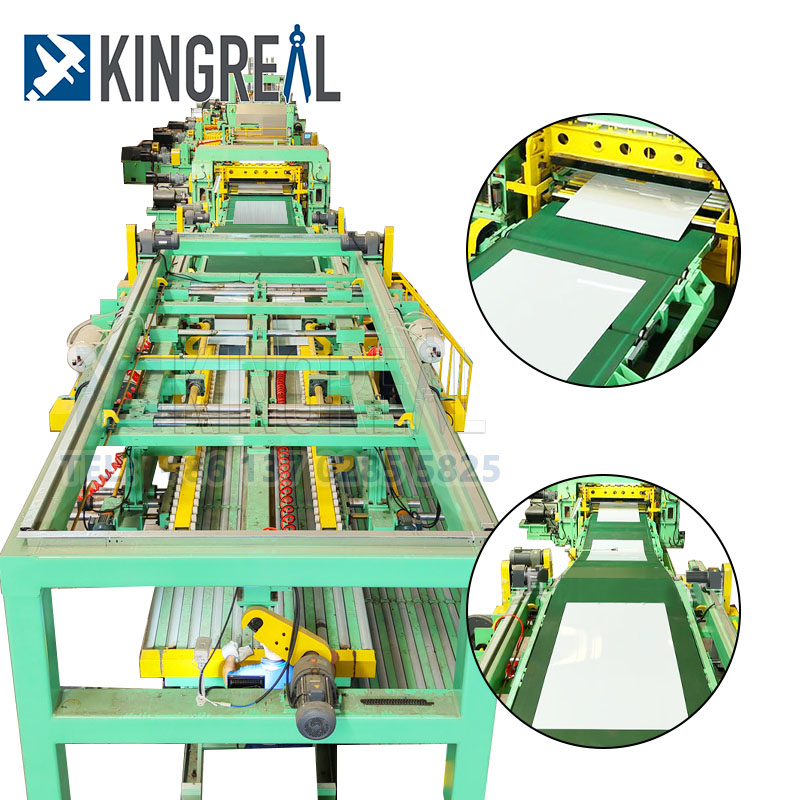

A Ұзындық машинасына кесілген болатМеталл катушкаларын процестер арқылы өңдейтін машина, мысалы, қанау, тегістеу, өлшемі және қалаған ұзындықтың жалпақ парақтарына жылжыту, содан кейін оларды жинақтау. Ұзындығы үшін болат сызық сызық сызықпен, ыстық илектелген және ыстық илектелген көміртекті болаттан, кремний болаттан, синамонға, тот баспайтын болаттан және түрлі жабылған металл материалдарды өңдеуге жарамды. Ұзындық машиналарға арналған болат кесектер өңделетін материалдың қалыңдығы мен материалдық түріне, сондай-ақ тұтынушының өндіріс тиімділігі талаптарына байланысты әр түрлі болады. Бұл мақалада жан-жақты кесудің әр аспектісі туралы егжей-тегжейлі шолу, жан-жақты басшылық береді.
Ұзынға арналған машинаға арналған болат машина ең алдымен келесі компоненттерден тұрады:
Болатқа арналған арбаны жүктеп салу Ұзындығыға дейін: катушканы дезойгерге тасымалдайды.
Ұзындық машинасына кесілген болатқа арналған ыдшы: катушканы шығарып тастайды, оны әрі қарай өңдеуге дайындайды.
Болат үшін тегістеу Ұзын сызыққа дейін: парақтың тегістікін ығысу талаптарын қанағаттандыруды қамтамасыз етеді.
Болат үшін бергіш Ұзындық машинасына кесілген: тегістелген парақты жылжыту машинасына тасымалдайды.
Болатқа арналған қыру машинасы Ұзындығы үшін кесілген мыналар: ығысу жұмысын орындайды, парақты қажетті ұзындыққа кесіңіз.
Болат конвейері Ұзындығы үшін кесілген: кесілген парақты жинақтау машинасына тасымалдайды. Жинақтау құрылғылары оңай өңдеуге арналған қырылған парақтарды ұқыпты жинайды.
Бұл құрылғылар, әдетте, қарапайым және сенімді жұмыспен қатар, жоғары өнімділік пен автоматика ұсынатын механикалық, электрлік және гидравликалық жүйелерді біріктіреді. Ұзын сызықтарға кесілген болат сызықтар ұқыпты жиналуды қамтамасыз ететін, ұзындыққа дейінгі дәлдік пен парақтың жоғары стандарттарына қол жеткізеді.
1. Материалдық типтегі жіктелуі
Қара металдар, мысалы, көміртекті және легірленген болат, ығысу қалыңдығы әдетте 0,5-тен 25 мм-ге дейін. Жоғары беріктігілермен жабдықталған, оларды тегістеу құралдары мен тегістеу құралдары, олар негізінен, олар негізінен металл құрылымдары, автомобиль конструкциялары, автомобильдер шасси және машина жасау сияқты жерлерде қолданылады.
Тот баспайтын болаттан Ұзындық машинасына кесілген:
Тот баспайтын болаттан тотығудың алдын алу үшін тозуға төзімді құралдарды (мысалы, карбид) және сызаттарға төзімді конвейердің белдіктерін пайдалану, олар тотығудың алдын алу үшін, олар ± 0,1 мм ± 0,1 мм. Олар ас үй, медициналық құрылғылар және химиялық жабдықтар сияқты жоғары сапалы сапаны қажет ететін қосымшаларға жарамды.
Ұзындығы сызыққа арналған түсті металл кесіңіз:
Ұзындық машиналарына кесілген машиналарды алюминий, мыс және басқа материалдарды және басқа материалдарды тұтынушылардың қажеттіліктерін қанағаттандыру үшін қолдануға болады. Ұзындық машиналарға кесілген бұл машиналар әдетте антистатикалық құрылғылармен және икемді тасымалдау жүйелерімен жабдықталған. Олар аэроғарыштағы, электронды компоненттердегі және литий батареясының электродтары мен жоғары жиілікті схемалардағы қосымшалар үшін жарамды.
 |
 |
 |
2. Автоматтандыру деңгейі бойынша жіктеу
Қолмен болат ұзындық сызығына дейін:
Қолмен жүктеу және орналастыру, механикалық ығысу және төмен тиімділік (≤20 цикл / минут). Олар кішігірім партияға, көп сипаттамадан тыс өңдеуге жарамды және әдетте кішкентай өндірістік зауыттарда және жөндеу шеберханаларында кездеседі.
Ұзындығы бойынша кесілген жартылай автоматты болат:
Автоматты түрде қанау және тегістеу, қолмен реттеу және жылжыту, қарапайым PLC басқару жүйесімен жабдықталған, минуттық 30-50 циклмен қамтамасыз етіңіз және шағын және орта металл өндіріс қондырғыларына жарамды.
Ұзындық машинасына толықтай автоматты болат кесіңіз:
Толығымен автоматтандырылған, бүкіл процесті (тойландырмау, тегістеу, өлшеп, қырқу және жинау). CNC жүйесін пайдалану (мысалы, Siemens S7-300), олар 80 циклға дейін / минутқа дейін, позициялау дәлдігі ± 0,3 мм. Олар автомобильдер, үй құрылыстық панелі өндіріс желілері және ірі болаттан жасалған ірі өсімдіктерде кеңінен қолданылады.
3. Өңдеу дәлдігімен жіктеу
Қондырғыға арналған қарапайым дәл болат:
Ыңғыруға төзімділік ± 0,5 мм / м, тегістігі ≤3mm / M, құрылыс панельдері мен жалпы құрылымдық бөліктерге жарамды.
Ұзындық сызығына дейінгі жоғары дәлдікті болат:
Қырыну төзімділігі ± 0,1 мм / м, тегістігі ≤1mm / m. Ұзындық машиналар үшін кесілген бұл болат әдетте, әдетте, сервока беру жүйесі және лазерлік орналасуымен жабдықталған, автомобиль жамылғылары мен дәл аспаптың корпусына жарамды.
Ультра дәлдік болат ұзындық сызығына кесіледі:
Қырыну төзімділігі - ≤ ± 0,05 мм / м. Бұл сызықтар аэроғарыштық панельдер мен микроэлектрондық субстраларға жарамды ауа мойынтіректерін және CNC гидравликалық қырынуды пайдаланады.
4. Қырыну әдісімен жіктеу
Жоғары сенімді механикалық қасиеттерді және жетілген және тұрақты электрлік басқару жүйесін пайдалану, ұзындығы жоғары машиналарға кесілген, металдың жоғары сапалы, жоғары сапалы жерлеріне қол жеткізіңіз. Олар бүкіл сызықтың үздіксіз, тез және тегістелуі және қысқартудың жоғары дәлдікімен ерекшеленеді.
Айналмалы қыру Ұзындығы бойынша кесілген:
Ұзындық машинасына кесілген бекітілген жылжу кесу дәлдігін қамтамасыз ету үшін алдын ала белгіленген ұзындықпен тамақтануды тоқтатады. Сондықтан, болаттың басқа түрлерімен салыстырғанда ұзындығы бойынша машиналармен салыстырғанда, машинаның бұл түрі баяу өндіріс жылдамдығымен айналысады.
Ұзындық машинасына кесілген бұрышты жылжыту:
Арнайы пішінді металдың жоғары дәлдікке жетуіне арналған құралдарды оңай ауыстырыңыз және дәл бұралмалы бұрыштарды біріктіріңіз. 0-30 ° бұрылғышпен, ол тікбұрышты, трапеция және параллелограмма тәрізді металды өндіруге жарамды.
Ұзындығы үшін бекітілген жылжу:
Ұзындық машинасына кесілген бекітілген жылжу кесу дәлдігін қамтамасыз ету үшін алдын ала белгіленген ұзындықпен тамақтануды тоқтатады. Сондықтан, болаттың басқа түрлерімен салыстырғанда ұзындығы бойынша машиналармен салыстырғанда, машинаның бұл түрі баяу өндіріс жылдамдығымен айналысады.
 |
 |
 |
Таңдау кезіндеҰзындық машинасына кесілген болатКелесі параметрлерге назар аудару ұсынылады:
- Болаттың ұзындығына дейінгі болатқа арналған үйлесімділік: Ұзындығы бар болат Машина циклі өндіріс тиімділігін қамтамасыз ету үшін жоғары ағыс жылдамдыққа сәйкес келуі керек.
- Болаттың ұзындығына дейін үйлесімділік: Пышақ материалы HRC58-62 стандарттарына сәйкес келуі керек, CR12MOV немесе DC53-пен, таңдаулы таңдау.
- Болаттың ұзындығына арналған болатқа арналған бақылау жүйесі: Modbus-TCP-ді қолдайтын PLC System Modbus-TCP жүйесінде MES жүйесімен біркелкі интеграцияны қамтамасыз ету ұсынылады.
Ұзындығы үшін болаттан жасалған болатқа арналған: қосарланған жарық тосқауылы қауіпсіз жұмыс істеу үшін IP67 рейтингіне сәйкес келуі керек және төтенше жағдайларды тоқтату уақыты 0,1 секундтан аз болуы керек.
- Болаттың ұзындығына арналған болатқа арналған мүмкіндіктер: жоғары сапалы жеткізушілер әр түрлі клиенттердің қажеттіліктерін қанағаттандыру үшін арнайы диаметрлерді (ø80-160 мм аралығында) қамтамасыз етуі керек.
Өмірлік циклді басқару кезінде келесі аспектілерді атап өту керекҰзын сызыққа дейін болат:
- Ұзындығы үшін болат кесу үшін тексеру: гидравликалық жүйенің қысымын үнемі тексеріп отырыңыз (14-16 МПа температурада сақталады) және беріліс қорабы майы деңгейі (әйнек 2/3 белгісінде болуы керек).
- болатқа арналған техникалық қызмет көрсету ұзындығы үшін кесілген: Майды жұмыс орамы мойынтіректеріне ауыстырыңыз; №2 №2 литий негізіндегі май ұсынылады.
- Болат кесудің ұзындығына арналған негізгі бағыттар: Ұзындық машинасына кесудің негізгі бағыттары: тегістеу орамдын тегістеу 0,02 мм-ден аз деңгейге дейін түзетілуі керек, ал Servo мотор кодтағышты калибрлеу керек.
- Болаттың ұзындығына арналған болатқа арналған мүмкіндіктер: жоғары сапалы жеткізушілер әр түрлі клиенттердің қажеттіліктерін қанағаттандыру үшін арнайы диаметрлерді (ø80-160 мм аралығында) қамтамасыз етуі керек.
