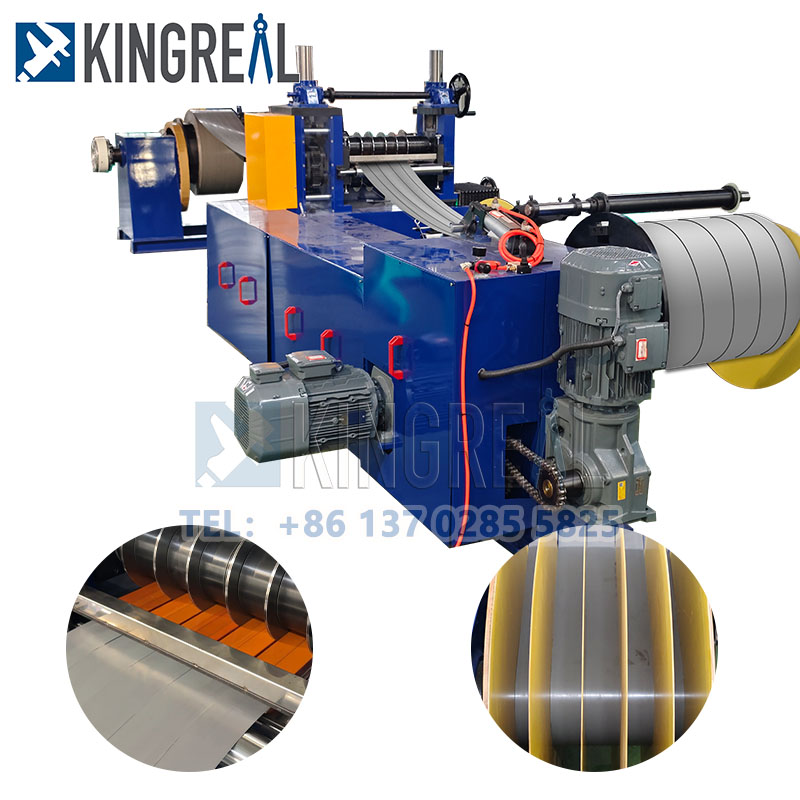

Кингриальды болат слиттер а ұсынадыҚарапайым катушкаларТөменгі бюджеті бар клиенттер үшін. Бұл қарапайым катушкалар шлейін сызығы, ең алдымен, клиенттің қажеттіліктеріне сәйкес келетін тар жолақтарға, содан кейін оларды өндіріс сызығына айналдыру үшін қолданылады.

Бұл қарапайым катушкалар шлепту машинасы тұтынушылардың қажеттіліктерін дәлдікпен және катушкалар ені бар қажеттіліктерді қанағаттандыру үшін жасалған. Кингриальды болат слайтер сонымен қатар қарапайым катушкалардан жасалған линияның жеңілдетілген нұсқасын ұсынады. Бұл қарапайым калькулятор машинасы жабдыққа қойылатын талаптарды азайтады, ал қарапайым катушкалардан жасалған сызық сызығының қажеттіліктерін қанағаттандырады.

Қарапайым катушкалар тақтайшасы да, стандартты металдан жасалған машина да түрлі металл материалдарды, соның ішінде суық иленген және ыстық илектелген көміртекті, силикон болаттан, силикон болаттан, силикон болаттан, силикон, тот баспайтын болаттан, және т.с.с.

Қарапайым катушкалар тақтайшасының жұмыс процесі

Жүктеу → Айырлау → Қысу → Қысу → Бұрғылау → Слатушы → Слату → Артқы кескінші сынықтар → Тұндыру → Тұндыру → Қайта жіберу → Жүк түсіру → Жүк түсіру → Жүк түсіру

Қарапайым катушкалардың параметрлері

Улгі	Материалдың қалыңдығы (мм)	Материалдық ені (мм)	Жолақтар саны	Жылдамдық	Катушкалар	Ескерту
1-үлгі	0,1-1	80-350	8-30	50-100	3	Техникалық параметрлер мен жабдықтар конфигурациясын тұтынушы қажеттіліктеріне сәйкес анықтауға болады
2-үлгі	0.2-2	80-350	6-30	50-150	3
3-үлгі	0.2-2	80-450	6-30	50-150	5
4-модель	0.2-2	80-650	6-30	50-150	7
5-модель	0.2-2	80-800	6-30	50-150	7
6-моделі	0,1-1	500-1300	12-30	50-200	7/15
7-үлгі	0.3-2	500-1600	12-30	50-200	7/15
8-үлгі	0.3-3	500-1600	8-30	50-180	15
9-модель	0.3-3	900-1800	8-30	50-180	20
Моделі 10	1-4	900-1600	6-30	50-120	20
Модель 11	1-6	900-1600	6-30	30-80	30
Модель 12	2-12	900-1600	5-30	20-50	30

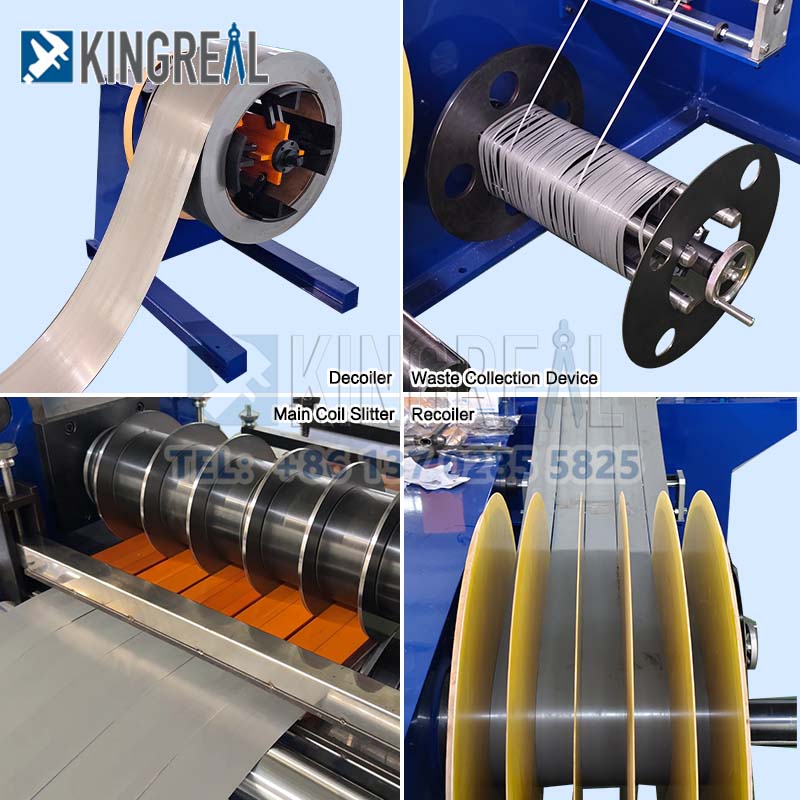

Қарапайым катушкалардың негізгі компоненттері

а. Қарапайым катушкалар тақтайшасы үшін гидравликалық катушкалар

1. Негізгі компоненттер: дәнекерленген болат құрылым, қозғалатын дөңгелектер, төрт бағыттағыш баған, жетек білігі және т.б.

2

3. Гидравликалық диск: максималды инсульт бойынша 10 тоннаға дейін, 10 тоннадан төмен және төмен түседі. Гидравликалық цилиндр: Fa-φ125 мм (бір жиын).

ә. Қарапайым катушкалар үшін гидравликалық ыдыс

1) Негізгі компоненттер: дәнекерленген болат құрылым, төрт арық пышағы, сына тәрізді сырғанау, мандрель, бүйірлік тақтайшалар, мойынтіректер, подшипниктер, пневматикалық диск тежегіші және т.б.

2) кеңейту және қайта алу диапазоны: φ460 мм-ге дейін φ420 мм × 850 мм-ге дейін.

3) Максималды жүктеме: 10 тонна.

4) гидравликалық диск: кеңейту және қайта алуды тарту гидравликалық цилиндрлермен жүзеге асырылады; Гидравликалық цилиндрлер: FA-φ200 мм (1 жиынтық)

5) моторлы қуат: 4.0 кВт Циклоидалы пинвель моторы + инверторы + инвертор, тізбекті тамақтандыру

6) роликті басыңыз: 1.1 кВт циклоидалы циклоидты пинвель моторы

б. Қарапайым катушкалардан жасалған гидравликалық қолдау

Мақсаты: негізгі ыдыс қаруын қолдайды және кереуттің вахталық инерциясын арттырады.

Бір қол құрылымы, гидравликалық цилиндр көтереді және төмендетеді.

Ашу кезінде абайлап қолды ыдысқа қолдау көрсету үшін қолдау көрсетіледі; Жүктеу кезінде қолды қолдау тұтқасы түседі.

д. Аршандаңыз, жай катушкалар үшін ролик, гидравликалық ығысу

Негізгі құрылым: дәнекерленген болат тақтайша

Roller (φ250 × 1050 мм, жіксіз түтік, полиуретанның резеңке жабыны, 18,5 кВт), айнымалы жиіліктегі кәдімгі мотор

Гидравликалық ығысу: дәнекерленген болат тақтайша кадр, шойын пышақ базасы

Кескіш: Төрт жақты пышақ, материал: CR12MOV, қаттылық: 60 ± 1

Гидравликалық диск: гидравликалық цилиндр: FA-φ100mm, 2 жиынтық

е. Қарапайым катушкалар үшін ілмектер мен көпір

Негізгі құрылым: дәнекерленген болат тақтайша

Гидравликалық диск: CA-φ80mm, 1 гидравликалық цилиндрлер жиынтығы көпірді көтеру және төмендетуді басқарады

е. Қарапайым катушкалардан жасалған қолмен басқарылатын нұсқаулық

1. Негізгі компоненттер: болат тақтайша, роликті құрастыру, полиуретанды резеңке доңғалақты, бұрандалы қолмен, электрлік реттеу

2

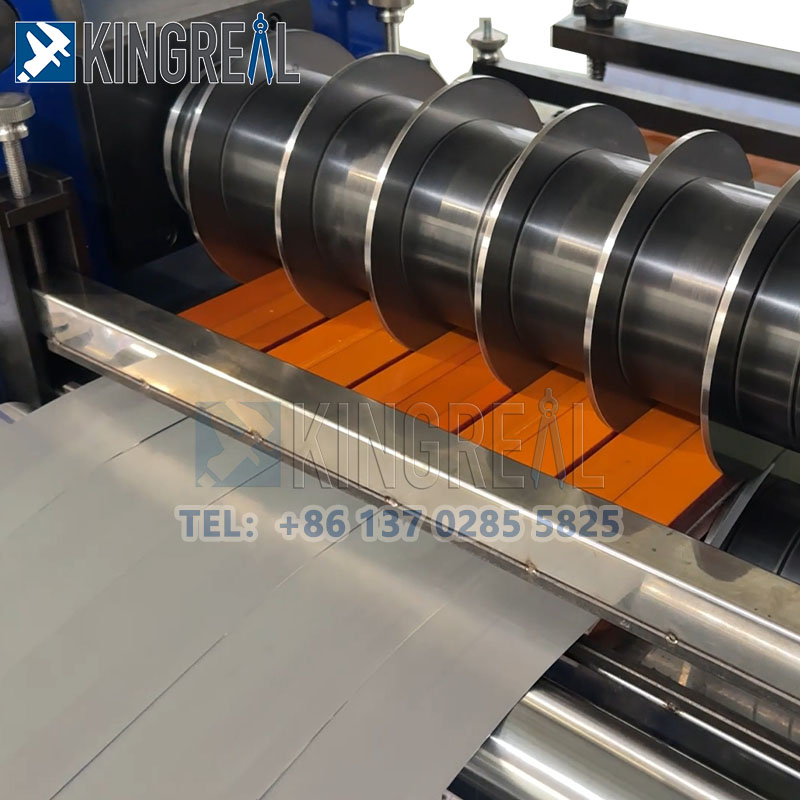

ж. Қарапайым катушкалар үшін шлеп тұрған машина

1

2

3. Сыртқы диаметрі: φ280mm (сатып алушы)

4. Бекіту әдісі: жаңғақтармен кескіш оқшаулау

5. Ағаш жолақтарын бекіту үшін бір реттеу кронштейні орнатылған

6. Бүйірлік панельдер электрлік, кескіш біліктің көтерілуін және төменгі электрлік синхронды жылжытыңыз

7. Қозғалтқыш: 45 кВт ток моторы + инвертор

сағ. Қарапайым катушкалар тақтайшасы үшін сынықтар

Негізгі компоненттері: дәнекерленген болат тақтайшаның құрылымы, бағыттаушы роликтері

Екі жақты сынықтар, телескопиялық механизм, автоматты түрде разряд, айнымалы разряд, AC Motor + Inverter Drive

мен. Қарапайым катушкалар үшін ілмектер мен көпір

Негізгі кадр: дәнекерленген болат тақтайшаның құрылымы

Гидравликалық диск: гидравликалық цилиндр көпірді көтереді және төменгі деңгейден төмен: CA-φ80mm (1 жиынтық)

j. Қарапайым катушкалар тақтайшасы үшін тақтайшаны кернеу станциясы

Негізгі құрылым: болат тақтайша, бөлетін ролик, пу резеңке

Сырттау тақтасы: жүнмен қапталған

Ролик: φ500mm, Pu резеңке жабылған

Гидравликалық диск: Пластинаның көтерілуін және төмендеуін бақылайды; Гидравликалық цилиндр: FA-φ100mm (2 жиынтық)

к. Гидравликалық кокетер, қарапайым катушкалар үшін гидравликалық эжектор

Негізгі құрамдас бөліктер: дәнекерленген болат құрылымы, төрт болат тақтайшалар, сына тәрізді тақтайшалар, мандрель, жұпар плиталар, мойынтіректер, мойынтіректер, гидравликалық цилиндр, редукторды редуктор, гидравликалық эжектор, пневматикалық тежегіш, т.б.

Диаметрлі диаметрлі диапазоны: φ480mm-ге дейін φ480mm дейін φ508mmmmmm

Гидравликалық цилиндрді тарту: Fa-φ150mm

Жүктің максималды сыйымдылығы: 10 тонна

75 кВт ток моторы + инвертор

Ø80MMM ART ART түймесін, гидравликалық түрде көтеруге болады

л. Қарапайым катушкалардан жасалған гидравликалық қолдау

Мақсаты: негізгі катушканы қолдайды және катушканың вахталық инерциясын арттырады.

Бір қолды құрылым, гидравликалық түрде азайтады

Жөнелту кезінде қолдау ARM Suiler ARM қолдау көрсету үшін жоғары қарай көтеріледі; Жүк түсіру кезінде қолдау көрсетіңіз.

м. Қарапайым катушкалар үшін гидравликалық түсіру арбасы

1) Негізгі компоненттер: дәнекерленген болат құрылым, саяхат доңғалақтары, төрт бағыттағыш баған, жетек білігі және т.б.

2) жүктеменің максималды сыйымдылығы: 10 тонна, 1.1 кВ циклоидалы пинвуэль мотор, саяхат жылдамдығы: 6 м / мин.

3) гидравликалық диск: максималды соққымен, 10 тоннаға дейін, катушкаларды көтеруге қабілетті. Гидравликалық цилиндр: FA-φ125mm, бір жиынтық.

Н.Хидауль жүйесі Қарапайым катушкалар

Негізгі компоненттері: 300 кг болат плиталық табақ майы резервуары, түрлі гидравликалық клапандар және мұнай схемалары.

Гидравликалық жетектің күші: E-Class 11 кВт мотор, 30 мл ығысу, қалыпты қысым: 70 кг / см², максималды қысым: 140 кг / см.

О. Қарапайым катушкалардан электрлік басқару жүйесі

1) бір негізгі бақылау консолі және екі қосалқы бақылау шкафтары, катушкалар жүк тиеу және түсіру.

2) электрмен жабдықтау: үш фазалы 380 В ± 10%, 50 Гц ± 1Гц

3) Негізгі құрамдас бөліктер мен қосымшалар: бүкіл сызық негізгі басқару консолі, декойгерлер үшін қосалқы басқару консолі, RecoWiller, қайта басқару консолі, Recikoyler үшін қосалқы басқару консолі және электрлік бақылау кабинеті кіреді. Бүкіл қарапайым катушкалар шлейін сызығы орталықтандырылған басқару құралын пайдаланады. Басқарудың негізгі консолі сандық дисплей, жоғары және төмен жылдамдықты реттеу, қолмен беру, үздіксіз сырғанау және дабыл функциялары. Барлық компоненттер импортталады немесе танымал отандық брендтерден. Сенсорлы экранды басқару жүйесі жылдамдық пен басқа параметрлерді орнату мен реттеуді жеңілдетеді. Ол қолмен, оқшау және автоматты режимдер арасында оңай ауыса алады және әр компоненттің жұмыс күйін бүкіл кез келген уақытта бақылауға боладыҚарапайым катушкалар.
