Жеңіл өлшегіш ұзындығына дейін кесілгенАлдыңғы ұзындыққа жіңішке металл катушкаларын тегістеңіз және кесіңіз. Ұзын сызықтан кесілген жарық өлшеуіш металл өңдеу өнеркәсібінде кеңінен қолданылады, әсіресе салқын илектелген көміртекті болатты, тот баспайтын болаттан және түсті металдарды дәл кесуге арналған.

Бұл мақалада негізгі құрылымның, технологиялық ағын, негізгі техникалық параметрлер, негізгі техникалық параметрлер және ұзындығы кесілген жарық өлшеуіштердің негізгі артықшылықтары, оқылымға, оқырмандарға осы жоғары тиімді технологиялық жабдықтарды тереңірек түсінуге мүмкіндік береді.

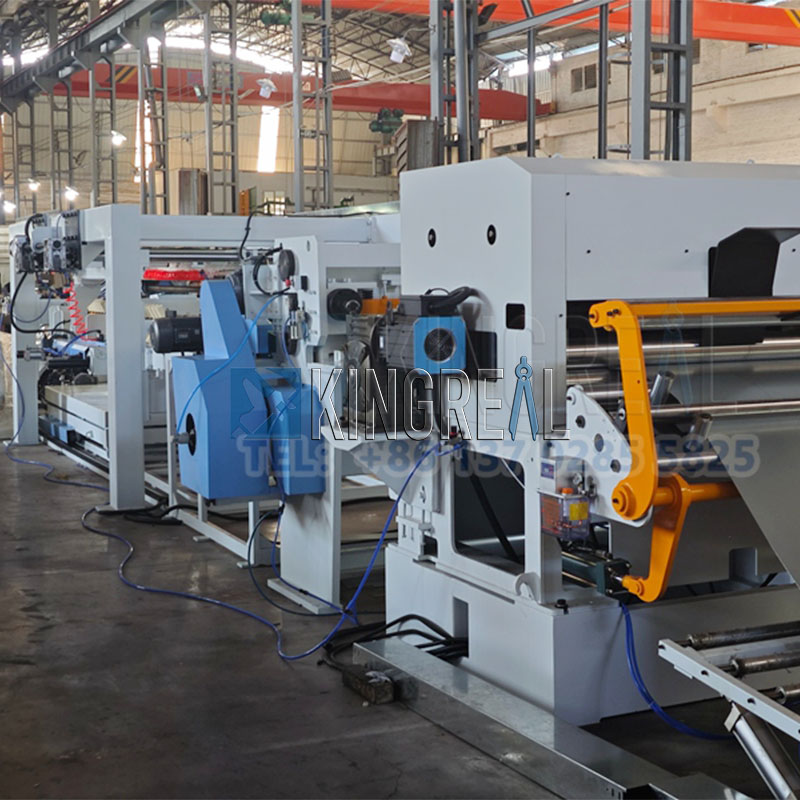

Жеңіл өлшегіштің құрамдас бөліктері ұзындығына дейін

A Жеңіл өлшеуіш Ұзындық машинасына кесілгенӘдетте тиімді және нақты өңдеуге қол жеткізетін бірнеше бөліктен тұрады. Төменде ұзындық сызық сызығының негізгі компоненттері келтірілген:

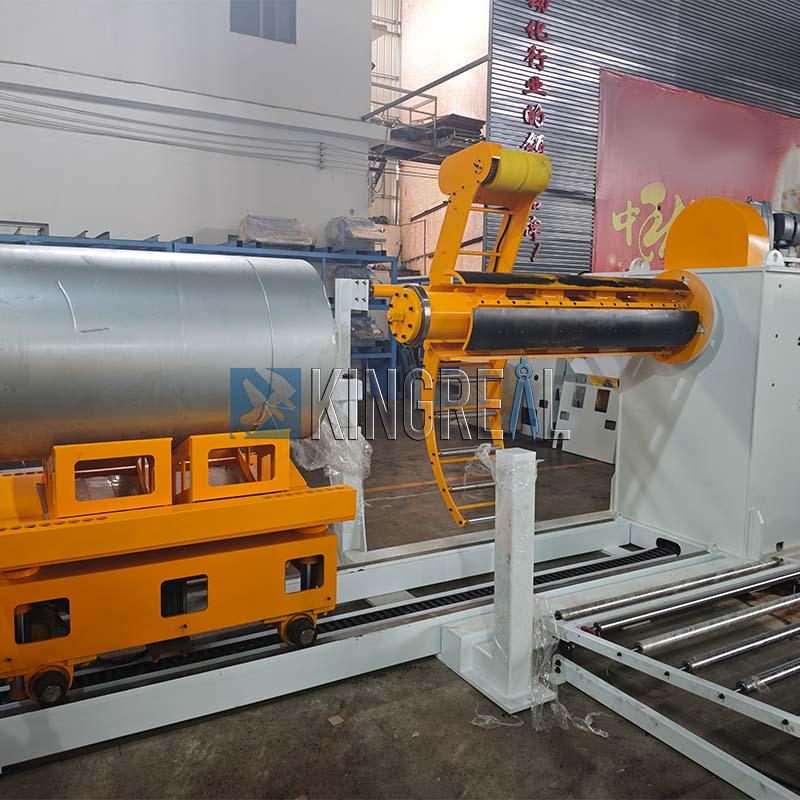

Жеңіл өлшегішке арналған троллейборы Ұзын сызыққа кесіңіз: Сақтау аймағындағы металл катушкаларын ыдыратқышқа тасымалдайды.

Жеңіл өлшегішке арналған дегойлер сызық сызығына кесіледі: кейінгі өңдеу үшін металл катушкаларын ашыңыз.

Long Line Line Line-ге кесілген жарық өлшеуіш үшін басыңыз: өңдеу кезінде катушкалардың тұрақты қалуын қамтамасыз етеді.

Жеңіл өлшеуішке арналған тегістеу қондырғысы Ұзын сызық сызығына кесіледі: кез-келген иілуді жою үшін катушкалар, келесі өңдеудің дәлдігін қамтамасыз ету. Клиенттердің қажеттіліктеріне байланысты алты кезеңдік, төрт сатылы немесе екі сатылы нивелирлеу қондырғылары бар.

Жылжымалы көпір, нұсқаулық және түзету құрылғысы және өлшем механизмі: жылжу процесі кезінде оны дұрыс күйде қалдыруды қамтамасыз етіңіз, жабық парақты бағыттаңыз және орналастырыңыз.

Жеңіл өлшегіш құрылғы Ұзын сызыққа кесілген құрылғы: міндетті емес, парақ бетіне қорғайтын пленканы қолданады.

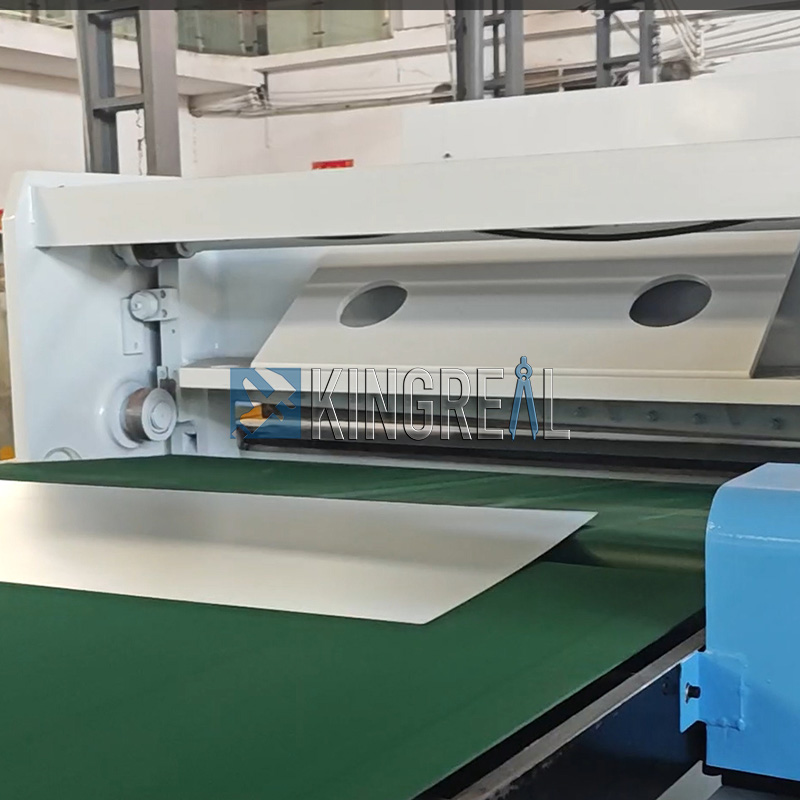

Ұзындық машинасына кесілген жарық өлшеу машинасы: Ұзындық машинасына кесілген: тегістелген парақты алдын-ала белгіленген ұзындықтағы парақтарға салыңыз. Қырыну машиналары механикалық немесе гидравликалық, әр түрлі материалдар мен қалыңдығына бейім болуы мүмкін.

Жеңіл өлшеуішке арналған конвейер кестесі Ұзындық машинасына кесілген: Қалқан парақтарды келесі процесс қадамына тасымалдайды.

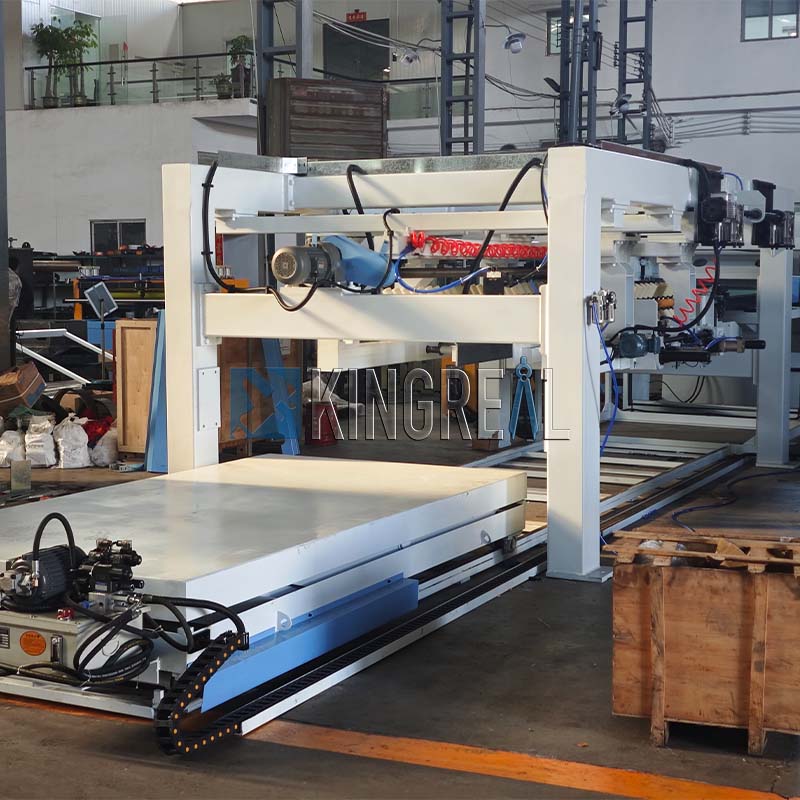

Пневматикалық жинақтайтын сөрені, гидравликалық көтергіш платформа және конвейер роликтері: Бұл құрылғылар жинақтау және көлікті автоматтандырады, тиімділікті арттыру.

Гидравликалық және электрлік басқару жүйелері: барлық компоненттердің үйлесімді жұмысын қамтамасыз ету, бүкіл өндірістік желіні қуат және басқару.

Барлық құрамдас бөліктер - бұл PLC басқарылады, жоғары автоматтандыру мен сенімділіктің жоғары дәрежесін береді.

Жеңіл өлшегіштің жұмыс процесі Ұзындық машинасына кесілген

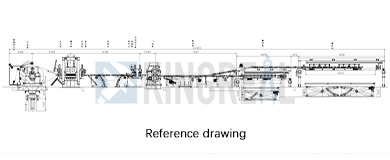

Жағалаудағы лифт ---- Снаббер роликтері + Қысқыш орамы + Алдын ала нивелирленген жоба ---- Жиі бағыттағыш ---- Дәлкі дролиза --- ЖАҢА НЕГІЗГІ ЖАҢА НЕГІЗГІ МАҢЫЗДЫ ТАҢДАУ ---- Жоғары жылдамдық ---- жоғары жылдамдық ---- Auto Sucker + X Көтергіш платформа +

Жеңіл өлшегіштің техникалық параметрлері Ұзындық машинасына кесілген

Материал	CR, мырышталған, түсті қапталған болат, тот баспайтын болат
Қалыңдығы	0,2-2 мм / 0,3-3.2mm
Ені	1250/1300/1500/1600/1800/2000 мм
Катушкалар	10/15 / 20T
Катушкалар	508мм
Кесу ұзындығы	500-4000 мм; 500-6000мм
Жұмыс жылдамдығы	0 ~ 120 м / мин (орташа жылдамдық 0 ~ 60 м / мин)

Жарық өлшегіштің артықшылықтары Ұзындық машинасына кесілген

Жоғары жылдамдықты өлшеу ұзындығына дейін кесіңіз

ТаЖеңіл өлшеуіш Ұзындық машинасына кесілгенТолық автоматтандырылған басқару үшін PLC жүйесін пайдаланады. Бұл жүйе әр түрлі компоненттердің келісілген жұмысын үйлестіріп қана қоймай, сонымен қатар барлық өндірістік процестерді нақты уақыт режимінде бақылайды. PLC автоматты түрде жабдық параметрлерін жұмыс жағдайлары негізінде автоматты түрде реттейді, бүкіл жарық өлшеуішінің оңтайлы жұмысын қамтамасыз етеді. Сонымен қатар, жүйе қалпына келтірудің тез параметрлерін қолдайды, қалпына келтіруге, өңдеуге қойылатын талаптар мен өндіріс жағдайына икемді бейімдеу, ал өндірілетін өндіріс жағдайлары, ұзындығы төмен машинаның бейімделуін едәуір жақсартады.

Жеңіл өлшегішті автоматты өлшеу жүйесі

Жоғары дәлдікті автоматты өлшеу құралымен жабдықталған, жүйе нақты уақыт режимінде кесу ұзындығы мен өндіріс мөлшерін көрсетеді, әр өнімнің технологиялық стандарттарға сәйкес келетіндігін қамтамасыз етеді. Интеграцияланған сенсорларды және деректерді өңдеу қондырғысын пайдалану, жүйе миллисекундта өлшемді тексерулерді аяқтайды және осы деректерді PLC басқару жүйесіне береді.

Бұл жабық циклды басқару режимі жеңілдетілген құрылғыны өлшеуіш машинаны өлшенген мәліметтер негізінде өңдеуге мүмкіндік береді, өлшенген мәліметтер негізінде өңдеу параметрлерін динамикалық түрде реттеуге, ± 0,1М аралығындағы тұрақты дәлдікті және өнімнің сәйкестігін едәуір жақсартуға мүмкіндік береді.

Жеңіл өлшегішті ұзындығы бойынша кесіңіз

Төтенше тоқтату құрылғысының қос қорғаныс механизмімен және интеллектуалды дабыл жүйесімен жабдықталған. Қауіпсіздік тізбегі нақты уақыттағы күйді бақылау үшін PLC пайдаланады.

Егер жүйе анықталса, жүйе 0,5 секунд ішінде қорғаныс функциясын іске қосады, тиімді алдын-алуЖеңіл өлшеуіш Ұзындық машинасына кесілгензақым және адам жарақат алуы.

Дыбыстық және көрнекі дабыл жүйесі бір уақытта ақаулық орнын көрсетеді, операторларға проблеманың көзін тез тауып, ақаулықтың орташа жауап беру уақытын 40% төмендетуге көмектеседі.

Жеңіл өлшегішті ұзындығы сызыққа дейін беру

Жабық циклді анықтау технологиясы бар сервоға басқарылатын тамақтандыру жүйесі ± 0,05 мм орналасу дәлдігіне қол жеткізеді. Servo Motor Акко иеленушіні динамикалық түрде салыстыру және алдын ала орнатылған мәнге сәйкес өтеу үшін нақты уақыттағы кері байланыс береді.

Дәстүрлі гидравликалық тамақтандырудың дәстүрлі әдістерімен салыстырғанда, серво жүйесінің жауап беру жылдамдығы тезірек, сонымен қатар материалдық қалыңдығының кенеттен өзгеруіне бейімделуді қолдайды, бұл жоғары сортты, шағын партиялық өндіріске өте ыңғайлы.

Ұзындық машинасына кесілген жарық өлшеуіш үшін дәнекерлеу

Барлық болат құрылымы дәнекерлеулер үлкен температурада стрессті жеңілдетуден өтеді. Бұл процесс қалдық дәнекерлеу стресстерін тиімді азайтады және жабдықтардың қызмет ету мерзімін 30% -дан асады. Толық емес дәнекерлер ауыспалы жүктемелердің астындағы шаршауға бейім. Тұрақты температурада 580 ° C ± 10 ° C температурада температурасы 580 ± 10 ° C Орындық торды пайдаланады, HRC22-26 диапазонында, ұзақ мерзімді жұмыс тұрақтылығын қамтамасыз етеді.

Ұзын сызыққа кесілген жеңіл өлшеуге арналған жоғары тиімділікті жылжыту

Оңтайландырылған кескіш жиектің дизайнымен бірге патенттелген гидравликалық жүйе минутына 25 кесу жылдамдығын қолдайды. Арнайы қорытпалар пышақтарда қызмет ету мерзімі әдеттегі материалдардан үш есе, ал 0,02 мм / м немесе одан аз кесілген тегістеледі. Практикалық қосымшалар көрсеткендей, бұл технология энергия шығынын 15% төмендету кезінде бір ауысымның өнімділігін 45% арттырады. Қосымша автоматты майлау жүйесі құралдардың тозуын одан әрі азайтады.
