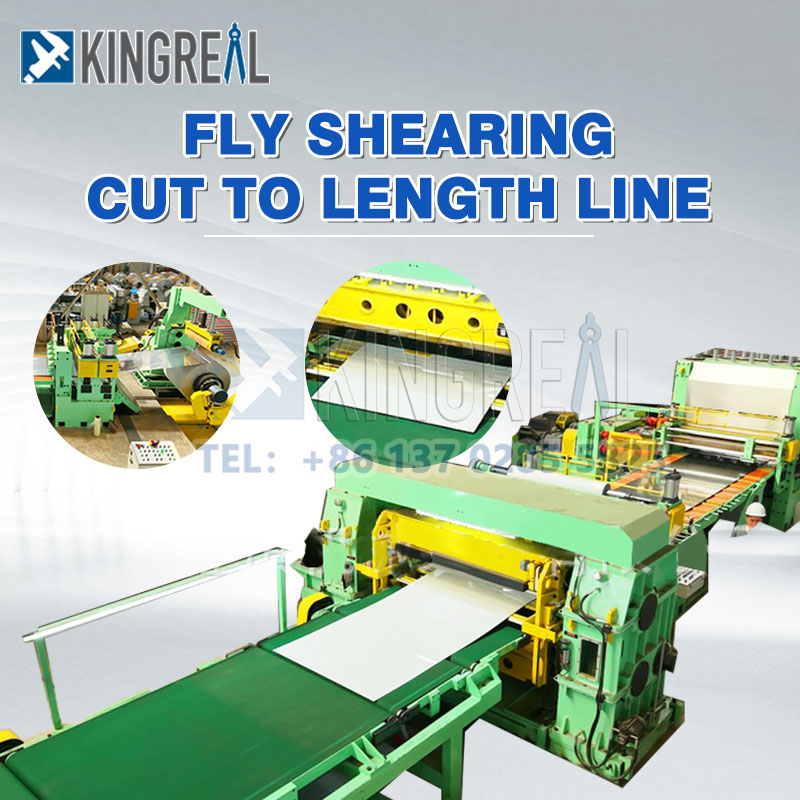

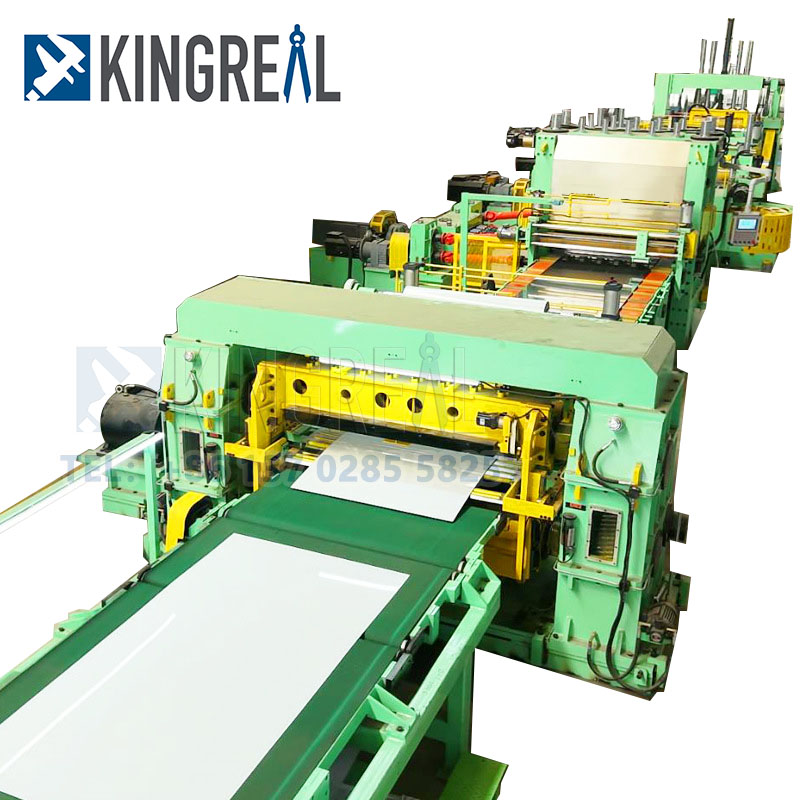

Тот баспайтын болаттан жасалған машинаға кесілгенқазіргі заманғы өңдеу өнеркәсібіндегі таптырмайтын және маңызды жабдықтар.

Бұл бірнеше дәлдік компоненттерінің келісілген жұмысы арқылы тот баспайтын болаттан жасалған катушкаларды тиімді және дәл кесуді жүзеге асырады.

Бұл мақалада Кингриальды болат систриттер сізбен бірге берілетін болаттың негізгі компоненттерін сізбен бірге, оның жұмыс процесінің негізгі компоненттерін талқылайды, оның жұмыс процесін талдайды және ұзақ уақытқа арналған тот баспайтын болаттан жасалған функция мен маңыздылығын жақсы түсінуге көмектеседі.

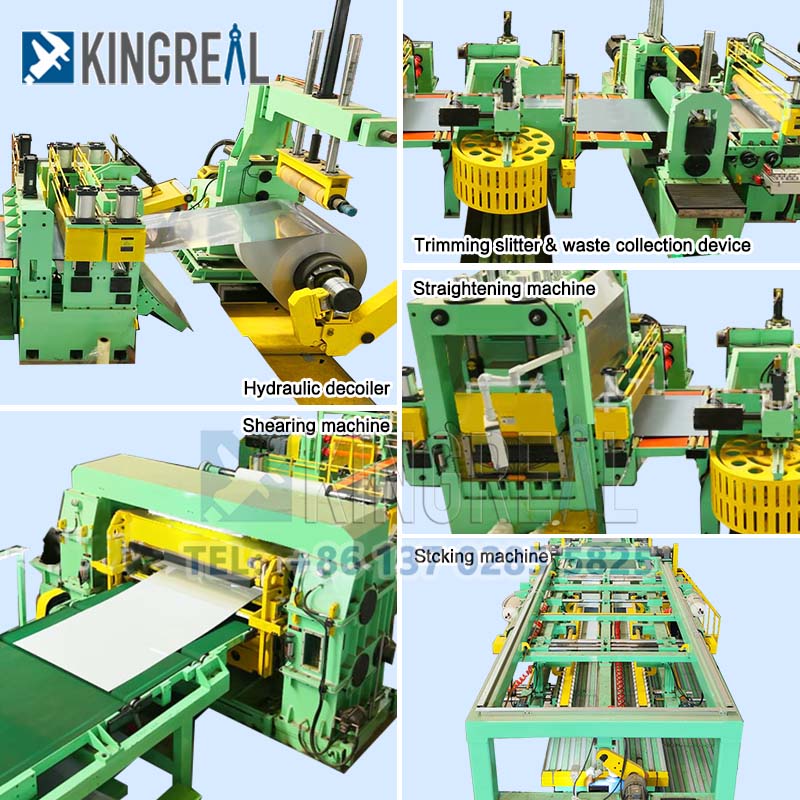

1. Тот баспайтын болаттан жасалған шикізатты өңдеу жүйесі ұзындығына дейін

Жұмыс процесіндеТот баспайтын болаттан жасалған машинаға кесілген, Шикізатты өңдеу жүйесі - бұл алғашқы шешуші қадам. Ол негізінен дезойгер, тегістейтін машина және центрлеу құрылғыларынан тұрады.

1.1. Тот баспайтын болаттан жасалған ыдыс

Декойлер, әдетте, кантилвер түріне бөлінеді және қос конустық бас құрылымына бөлінеді. Біріншісі кішігірім катушкаларға жарамды, ал соңғысы үлкенірек және ауыр катушкалар үшін қолайлы. Ажыратылған жылдамдықтың реттелуі тот баспайтын болаттан жасалған машинаны әр түрлі өндірістік қажеттіліктерге бейімдеуге мүмкіндік береді.

Сонымен бірге гидравликалық тарту жүйесі мен бағыттағыш құрылғы біркелкі емес кернеуден туындаған материалдық ауытқудан аулақ болу үшін зардап шеккен кезде материалдың тұрақтылығын қамтамасыз етеді.

1.2 Нивелирлеу және орталық құрылғы

Нивелирлеу машинасы - бұл тұрақты тот баспайтын болаттан жасалған, ұзындығына дейін. Оның көп роликті құрылымы (әдетте 5-11 ролик) нивелирлеу дәлдігі ≤0.5MM / M-ге жетіп, материалдың толқыны мен иілу менформациясын тиімді жоя алады.

Орташа құрылғы электр желілерінің және гидравликалық коррекциялық цилиндрлерді қолданады, бұл жолақтың бүйір жағын нақты уақыт режимінде реттеу үшін, осылайша келесі процестердің нақты орналасуын қамтамасыз етеді.

2. Қырымды өңдеуге арналған негізгі құрылғы

Негізгі функциясыТот баспайтын болаттан жасалған сызыққа кесілгенҚажетті өңдеу, сондықтан тамақтандыру және өлшеу жүйесі және көлденең машиналар тобы оның негізгі бөліктері болып табылады.

2.1 Ұзындық сызығына дейін тот баспайтын болаттан жасалған тамақтандыру және өлшеу жүйесі

Азықтандыру ролигі тобы белсенді роликтен және басқарылатын роликтен тұрады, ал беті тозуға төзімді резеңкеден тұрады, ал беті материал тамақтандыру кезінде сырғып кетпейтініне көз жеткізу үшін тозуға төзімді резеңкеден тұрады.

Сервок моторымен басқарылған, тамақтандыру дәлдігі ± 0,1М дейін, ал 500-6000 мм болатын 500-6000 мм болатын берілуіне қол жеткізуге болады. Бекітілген ұзындық тоқашының бұрандалы бұрандасы мен сызықтық нұсқаулықты қабылдайды, ал позиция электрлік түрде реттеледі, ал позицияны ағынды ұзындығының дәлдігін қамтамасыз ету үшін кодермен бірге құрылады.

2.2 Тот баспайтын болаттан жасалған кросс-кескіш қондырғы Ұзындық машинасына кесілген

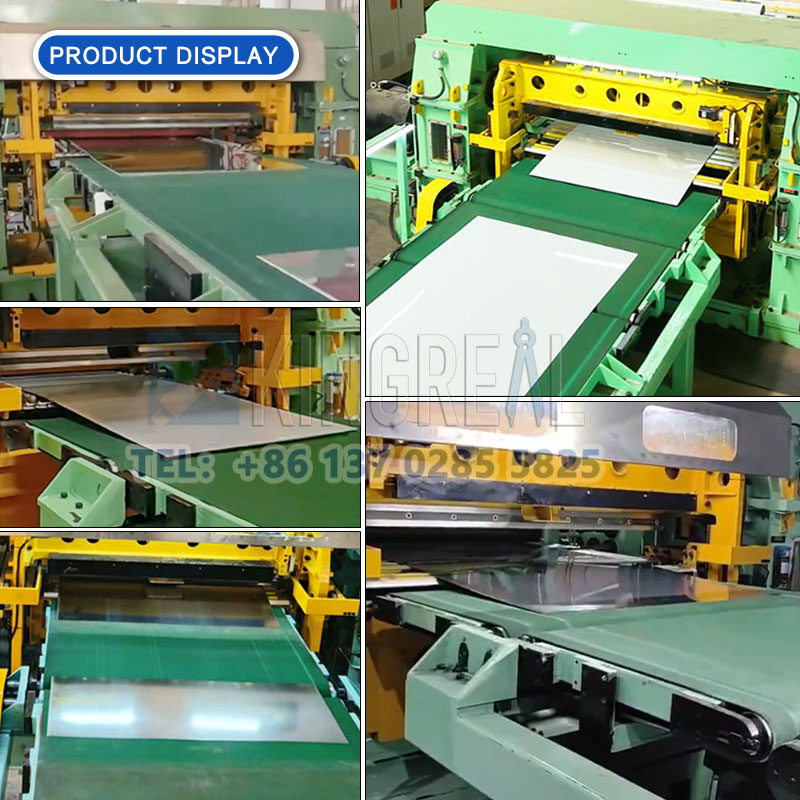

Крест кесетін қондырғы - бұл тот баспайтын болаттан жасалған, ұзындығы сызық сызығының бұрғылау процесінің өзегі.

Ол жоғарғы пышақ білігі, төменгі пышақ білігі және гидравликалық баспалы құрылғыдан тұрады. Пышақтың материалы, әдетте, CR12MOV, HRC58-62 қаттылығы бар.

Жылдамдық жылдамдығы минутына 10-60 рет жетуі мүмкін, ал қалыңдығы 0,1-6 мм тақталарды өңдей алады. Gap реттеу механизмі жылжу сапасының жоғары стандарттарын қамтамасыз ету үшін пышақ алшақтықты қолмен немесе электрлік реттеуге мүмкіндік береді.

3. Тот баспайтын болаттан жасалған қалдықтар және дайын өніммен жұмыс істеу жүйесі

ЖұмысындаТот баспайтын болаттан жасалған машинаға кесілген, қалдықтарды өңдеу дайын өнімді жинау сияқты маңызды.

3.1 Қалдық ығысу және жинау

Шетіндегі сым сымы - бұл жылжу қондырғысының екі жағына орнатылған, ол шетіне шетіне 50-100 мм сегменттерге және оны қалдық конвейер белдеуіне жібере алады.

Сонымен қатар, ұсатқыш (қосымша) ұсатқыш қалың пластиналар қалдықтарында қайталап ұсақтауды жүзеге асырады, ал бөлшектердің мөлшері келесі қайта өңдеу үшін QU100mm-де басқарылады.

3.2 Тот баспайтын болаттан жасалған қондырғы Ұзын сызыққа дейін

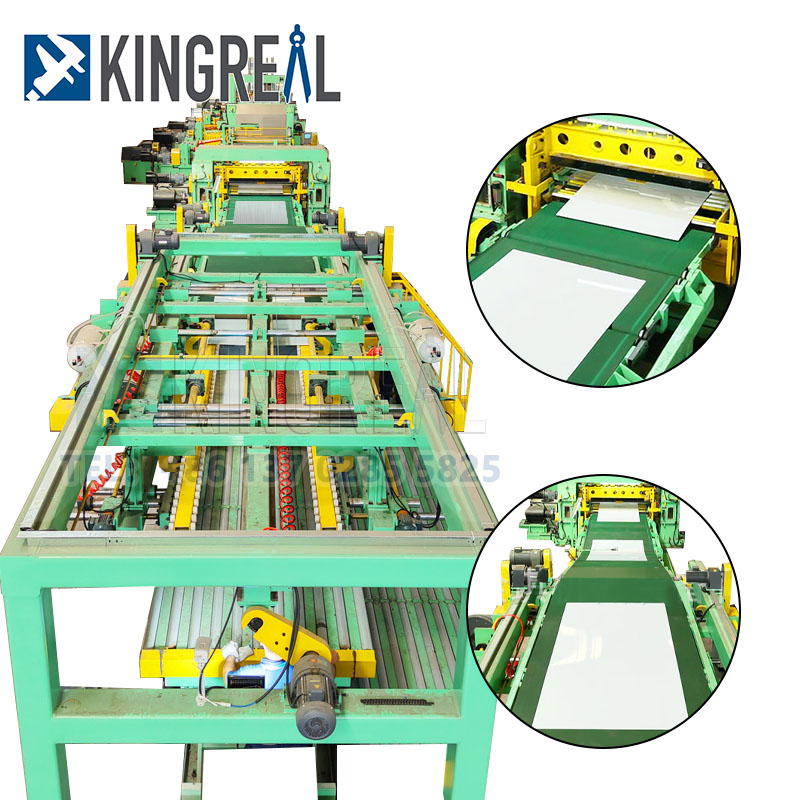

Жинақтаушы құрылғы дайын өнімді тиімді басқаруды қамтамасыз етеді. Конвейер таспасының жылдамдығы 0,5-2 м дейін түзетілген, ал бетіне қарсы резеңке қабаты дайын өнімнің сырғытуға жол бермейді.

Жинақтау механизмі лифтинг платформасынан, итергіш платфферден тұрады, олар дайын өнімнің бірнеше қабаттарын (биіктігі ≤1,5M) автоматты түрде жинай алады және дайын өнімнің стандартталған жинағын бақылау үшін өлшеу датчиктерімен жабдықталған.

4. Ұзындық сызығына дейін тот баспайтын болаттан жасалған гидравликалық және электрлік басқару жүйесі

Гидравликалық жүйе және электрлік басқару жүйесі - бұл тиімді және тұрақты жұмыс істеуі үшін қуат көздеріТот баспайтын болаттан жасалған машинаға кесілген.

4.1 Тот баспайтын болаттан жасалған гидравликалық жүйе Ұзын сызыққа дейін

Гидравликалық жүйенің энергетикалық блогы гидравликалық сорғы, май ыдысы және салқындатқыштан тұрады, ол бұғаттау кернеуіне, пернелерден, баспалы құрылғыны және т.б.

Гидравликалық сорғының (мысалы, редуктор сорғысы немесе гуисай сорғысы) гидравликалық жүйенің (20-100 және мин) ағындық деңгейіне әсер етеді, ал мұнай ыдысының сыйымдылығы (500-2000L) жүйенің тұрақтылығына әсер етеді.

Гидравликалық цилиндрлер және пропорционалды клапандар сияқты акуаторлардың ынтымақтастығы акцияны нақты бақылауды жүзеге асырады.

4.2 Ұзын сызықтан кесілген тот баспайтын болаттан жасалған электрлік басқару жүйесі

Электрлік басқару жүйесі, әдетте, Siemens немесе Mitsubishi брендін, біріктірілген сервокты, жиілікті түрлендіргішті, жиілік түрлендіргіші және адам-машина интерфейсі (HMD), ол процестер параметрлерін орната алады және нақты уақыт режиміндегі тот баспайтын болаттан жасалған жұмыс күйін бақылайды.

Сенсор желісіне тот баспайтын болаттан жасалған тот баспайтын болаттан жасалған тот баспайтын болаттың автоматты жұмысын қамтамасыз ету үшін жабық целкоэлектрлік қосқыштарды және т.б. қосылады.

5. Тот баспайтын болаттан жасалған қосалқы құрылғылар ұзындық сызығына дейін

Негізгі компоненттерден басқа,Тот баспайтын болаттан жасалған машинаға кесілгенСондай-ақ өндіріс тиімділігі мен қауіпсіздігін жақсарту үшін түрлі көмекші құрылғылармен жабдықталған.

5.1 Тот баспайтын болаттан жасалған шаңды кетіру жүйесі ұзындығына дейін

Шаңды кетіру жүйесі қоқысты вакуумды тазартқыш немесе үрлеуші ​​арқылы қоқысты, дайын өнімнің ластануын болдырмас үшін жояды, осылайша өнімнің сапасы мен сыртқы түрін жақсартады.

5.2 Тот баспайтын болаттан жасалған Қауіпсіздікті қорғау құрылғысы Ұзын сызықтан

Қауіпсіздікті қорғау құрылғылары операторлардың қауіпсіздігін, оның ішінде төтенше жағдайды тоқтату түймелерін, қауіпсіздікке арналған сөндіру түймелерін, қорғаныс қабаттарының, қорғаныс қақпақтарын және т.б., қорғаныс құралдарына уақтылы жауап бере алады және қауіпсіздік апаттарының алдын алады.

5.3 Ұзындық машинасына кесілген тот баспайтын болаттан жасалған майлау жүйесі

Айналдыруды азайту үшін рельстерді, қорғасын бұрандаларын және басқа компоненттерді майлау және басқа да компоненттерді майлау үшін майлау жүйесі қолданады.

Нақты дизайн және негізгі компоненттердің тиімді жұмысыТот баспайтын болаттан жасалған сызыққа кесілгентот баспайтын болаттан жасалған катушкаларды дәл кесуге негіз бар.

Шикізатты қайта өңдеу, қалдықтарды өңдеу, гидравликалық және электрлік бақылау, гидравликалық және электрлік бақылау, гидравликалық және электрлік бақылау және қосалқы талдаулар, біз тұтынылатын машинаның машиналық машинада кесілгенін өңдеу өнеркәсібінде ғана емес, сонымен қатар өндіріс тиімділігін арттыруға, қауіпсіздікті қамтамасыз етуге және шығындарды азайтуға оң үлес қосады.

Болашақта дамуда, тот баспайтын болаттан жасалған, ұзындығы бойынша қысқарту технологиясы жақсарады, және интеллект пен автоматтандыру үрдісі оның қолданылу салаларын кеңейтуге ықпал етеді.

Бұл мақалада осы мақаланың сізге берілетін тот баспайтын болаттан терең түсінікті түсінуге көмектеседі деп үміттенемін, бұл ұзақ уақытқа кесілген машинаның және оның заманауи өндірісіндегі маңыздылығын.
