Ұзындықты кесу сызығын ілмектеу беру және қырқу жылдамдығы арасындағы сәйкессіздік мәселесін түбегейлі шешеді. KINGREAL STEEL SLITTER - кесілген сызықтарды тәжірибелі өндіруші және жеткізуші. Онлайн немесе жеке машиналарды көру үшін Қытайдағы зауытымызға қош келдіңіз!

Ұзындықты қию сызығы туралы бейне

Ұзындықты қию сызығына кіріспе

Ілмекті ұзындықты кесу желісі ірі форматты металл орамдарды автоматтандырылған өңдеуге арналған, шикізат орамдарынан реттелетін металл қаңылтырларға дейін бір реттік өндіріске қол жеткізу үшін орау, тегістеу және кесу сияқты негізгі процестерді біріктіреді. Ілмек көпірі бар кесу сызығы беру мен қырқу арасындағы жылдамдық айырмашылығы мәселесін түбегейлі шешеді. Дәл жылдамдықты буферлеу және синхрондауды басқару арқылы ілмекті ұзындықты кесу машинасының ұзындықты бекіту жұмысы тұрақтырақ, ал кесу процесі тегіс болады, өндіріс үзілістері және жеткіліксіз дәлдік сияқты жылдамдықтың сәйкес келмеуінен туындаған дәстүрлі ұзындық сызықтарының ауыру нүктелерін толығымен жояды. Сондықтан ілмекті ұзындықты кесу машинасы ілмекті кесу желісінің жалпы өндірістік тиімділігін айтарлықтай жақсартады және өндіріс кезінде тоқтап қалу шығындарын тиімді азайтады.

Ұзындықты кесу сызығының циклінің параметрлері

Шикізат: мырышталған парақ; Суық илектелген парақ; көміртекті болат

Парақ қалыңдығы: 0,3-4,0 мм

Парақ ені: 500-2000 мм

Жылдамдық: 0~60м/мин

Ұзындықты кесу сызығын ілмектеу үшін дизайнды қарастыру

Ілмекті ұзындықты кесу машинасы ғылыми құрылымдық дизайн арқылы беру және кесу кезеңдері арасындағы жылдамдықты синхрондау мен буферлеуге қол жеткізеді, ілмектік кесу сызығының тиімді жұмысына сенімді кепілдік береді, әрқашан қырқу дәлдігін қамтамасыз етуге және үздіксіз өндіріске қол жеткізуге назар аударады. Үстел дизайны тұрғысынан ілмекті кесетін машина өтпелі беттік резеңке доңғалақ құрылымымен біріктірілген тік көтеру әдісін қолданады, ол біркелкі материалды тасымалдауға және буферлеуге қол жеткізіп қана қоймайды, сонымен қатар жолақ беті мен үстел беті арасындағы тікелей үйкелісті тиімді болдырмайды, сызаттар мен абразиялар сияқты проблемаларды болдырмайды, қаңылтыр бетінің тегіс беткі қабатының және парақ бетінен тегістеу процесінің талаптарын қанағаттандырады. жоғары дәлдікпен өңдеу.

Беру мен қырқу арасындағы дәл синхрондауға қол жеткізу үшін ілмекті ұзындықты кесу желісі нақты уақыт режимінде контурлық шұңқырдағы болат жолақтың орнын бақылау үшін жоғары дәлдіктегі үш жұп фотоэлектрлік датчиктермен жабдықталған. Ілмекті көпірдің көтеру биіктігін автоматты түрде реттеу арқылы шұңқырда жеткілікті материал сақталады. Ілмекті ұзындықты кесетін машинаның кесу жылдамдығы жоғарылағанда, ілмек көпірі сақталған материалды тез босатып, материалдың жеткіліксіз жеткізілуіне байланысты ілмектік кесу сызығының тоқтап қалуына жол бермейді. Берілу жылдамдығы тым жылдам болғанда, ілмек көпірі материалдың жиналуын және ауытқуын болдырмау үшін артық материалды дереу сақтай алады, осылайша ілмекті ұзындықты кесу машинасының әрбір процесін біркелкі қосуға болады. Қысқаша айтқанда, ілмекті ұзындықты кесу сызығының дизайны дәл жылдамдықты буферлеу және позицияны бақылау арқылы ілмекті кесу сызығының әртүрлі кезеңдері арасындағы жылдамдық қайшылықтарын шешеді, ілмекті ұзындықты кесу сызығының ұзындығын орнатуды дәлірек және кесуді тұрақты етеді, жалпы жұмыс тиімділігін және ілмекке кесу машинасының өнім сапасын түбегейлі жақсартады.

●Ұзындықты кесу сызығының дизайнын айналдырудың негізгі нүктесі 1) Ілмектеу тереңдігі Ілмектеудің тереңдігі неғұрлым үлкен болса, соғұрлым көп материалды шұңқырда сақтауға болады және бейімделуге болатын ілмектерді кесу машинасының қырқу жылдамдығы соғұрлым жоғары болады. Нақты өндірісте ілмекті ұзындықты кесу сызығы әртүрлі сипаттамалардағы металл жолақтар үшін ілмектердің тереңдігін икемді түрде реттей алады. Бұл жоғары жылдамдықты қырқу кезінде материалды үздіксіз жеткізуді қамтамасыз етеді, жеткіліксіз сақтау салдарынан тоқтап қалуды болдырмайды. Ол сондай-ақ икемді өндіріске мүмкіндік беретін және әртүрлі партия өлшемдері мен спецификацияларға бейімделе отырып, төмен жылдамдықпен кесу кезінде материалды буферлеу қажеттіліктерін қанағаттандырады. 2) сызаттарға қарсы дизайн Ілмекті көпір жоғары полимерлі тозуға төзімді лайнермен қапталған. Бұл төсем жұмсақ, бірақ тозуға төзімді, жолақ пен үстел беті арасындағы үйкелісті тиімді түрде азайтады. Бір уақытта өтпелі бөлімде резеңке жабынмен қапталған бағыттаушы роликтің дизайны қолданылады. Бағыттаушы роликтің беті жоғары сапалы полиуретанды материалмен қапталған, материалдың тегіс тасымалдануын қамтамасыз етеді және бағыттаушы ролик пен жолақ беті арасындағы қатты жанасуды болдырмайды. Бұл беткі сызаттарды түбегейлі жояды, ілмектерді кесетін ұзындықтағы машинамен өңделген әрбір парақ бетінің тамаша сапасын сақтайды. 3） Позицияны анықтау Ілмекті ұзындықты кесу желісі нақты уақытта ілмек биіктігінің өзгеруін бақылау үшін жоғары дәлдіктегі датчиктермен (үш жұп фотоэлектрлік датчиктермен бірге жұмыс істейді) жабдықталған. Анықтау деректері синхронды түрде ілмекті кесу машинасының орталық басқару жүйесіне беріледі, жоғары және төменгі ағынды жабдық арасында жылдамдықты автоматты сәйкестендіруге қол жеткізе отырып, жабық контурлық басқаруды қалыптастырады. Ілмекті кесу сызығының кесу жылдамдығы өзгерген кезде, датчиктер ілмек биіктігіндегі ауытқуларды жылдам анықтай алады және жүйе материалдың жиналуы, созылуы немесе жеткіліксіз жеткізілуі сияқты мәселелерді болдырмай, ілмекпен кесу машинасының біркелкі және тиімді жұмыс істеуін қамтамасыз етіп, беру және кесу жылдамдықтарының синхрондалғанын қамтамасыз ету үшін беру жылдамдығын автоматты түрде реттейді.

Ұзындығы бойынша кесетін станоктың ілмектерінің артықшылықтары

1) Жоғары жылдамдықты жұмыс

Ілмекті ұзындықты кесу сызығы 60 м/мин жылдамдықпен тұрақты жоғары жылдамдықты жұмысқа қол жеткізе алады. Ілмек көпірінің буферін реттеу функциясымен біріктірілген ілмекті ұзындықты кесетін машина жылдамдықты реттеу үшін жиі тоқтауды қажет етпейді, үздіксіз жоғары жылдамдықты кесуге қол жеткізеді. Сонымен қатар, ілмекті ұзындықты кесу сызығы бүкіл процесс барысында қолмен жұмыс істеуді азайтады. Операторларға тек басқару тақтасында кесу ұзындығы, қалыңдығы және жылдамдығы сияқты тиісті параметрлерді алдын ала орнату қажет. Ілмекті ұзындықты кесетін станокты пайдалану кезінде олардың негізгі міндеті жабдықтың жұмыс күйін бақылау және апаттық жағдайларды жедел шешу болып табылады.

2) Жоғары қырқу дәлдігі

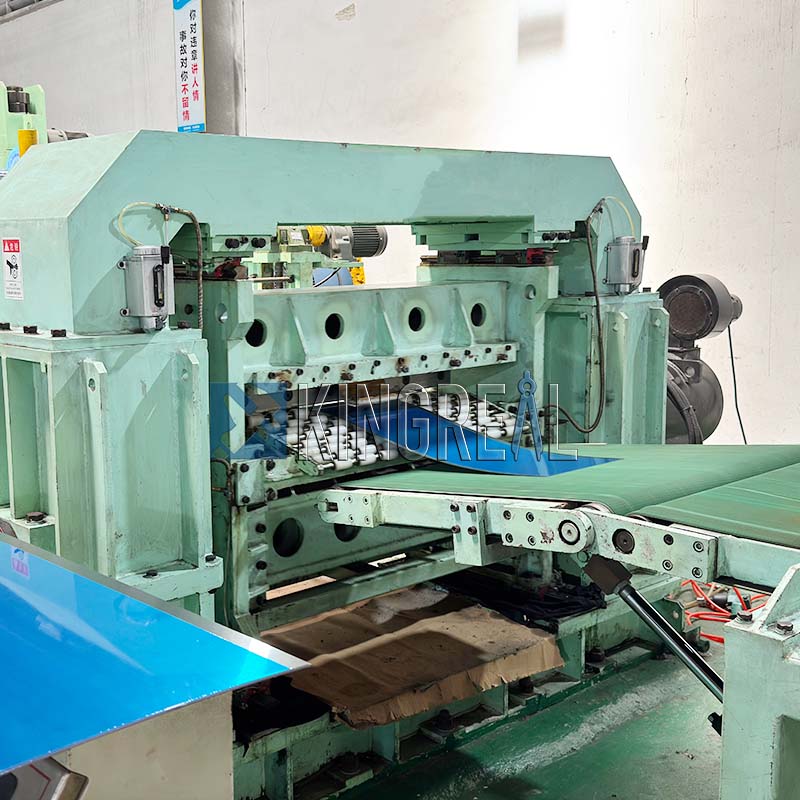

Ілмекті ұзындықты кесу сызығы кесілетін қаңылтырдың ұзындығын дәл өлшейтін Servo NC өлшемді машинасымен жабдықталған. Сервомотор жетегімен біріктірілген ол жылдам және дәл кесуге қол жеткізеді. Әртүрлі қалыңдықтағы металл парақтар үшін операторлар адам-машина интерфейсі арқылы кесу пышақтарының аралығын жылдам реттей алады, бұл жұмысты ыңғайлы және тиімді етеді. Ілмекті ұзындықты кесетін машинада сонымен қатар алмасатын төрт қалақ бар, бұл пышақты кезектесіп пайдалануға мүмкіндік береді, қайшылардың қызмет ету мерзімін едәуір ұзартады және құралды ауыстыру шығындарын азайтады, экономикалық тиімділікті арттырады. Сонымен қатар, ілмекті ұзындықты кесу сызығы төменнен жоғарыға кесу әдісін пайдаланады, бұл кесу кезінде пайда болатын саңылаулардың жоғары қарап тұруын қамтамасыз етеді, бұлдырлардың конвейер таспасын сызып тастауын тиімді болдырмайды және ілмекті ұзындықты кесетін машинаның конвейерін қорғайды. Атап айтқанда, үстіңгі және төменгі ығысу аралығы айнымалы ток 0,75 кВт сервоқозғалтқыш арқылы реттеледі және аралық жады функциясы бар, бұл әртүрлі қаңылтыр металдарға арналған саңылау параметрлерін қайталама түзетулерсіз ұқсас қаңылтыр металдарды кейінгі өңдеу үшін жүйеде сақтауға мүмкіндік береді.

3) Толық автоматты жұмыс

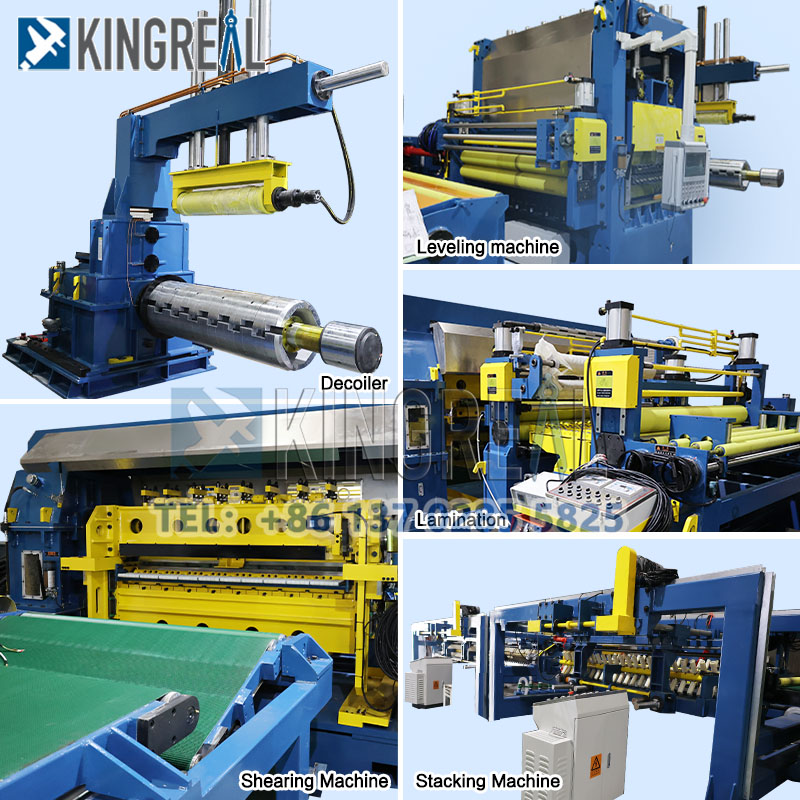

Ілмекті ұзындықты кесу сызығы бұрау, тегістеу, NC ұзындығын орнату, гидравликалық жоғары жылдамдықты кесу және материал жинау механизмдерін біріктіреді. Ол толық автоматтандырылған өндірістік желіні құра отырып, материалды тасымалдау, буферлеу, бағыттаушы, тасымалдау және түсіру құрылғыларымен толықтырылады. Толық автоматтандырылған жұмысқа шынымен қол жеткізе отырып, процестер арасындағы байланыста қолмен араласудың қажеті жоқ. Ұзындықты кесетін ілмекті машина PLC орталықтандырылған басқаруды пайдаланады және тұрақты және сенімді жұмысты қамтамасыз ететін Yaskawa сияқты танымал бренд электрлік басқару жүйелерімен жабдықталған. Ол шикізатты ораудан және тегістеуден бастап ұзындықты орнатуға, қырқуға және өндірістік қажеттіліктерге сәйкес материалды жинауға дейінгі бүкіл процесті автоматты түрде аяқтай алады.

Қосымша реттелген ұзындықты кесу сызықтары

Қос нивелирлеу машинасымен жабдықталған ұзындықты кесу желісі	Қос жинақтағышпен жабдықталған ұзындықты кесу желісі	Ламинаттау құрылғысымен жабдықталған ұзындықты кесу желісі

KINGREAL STEEL SLITTER Үндістандағы, Индонезиядағы, Ресейдегі, Бразилиядағы және басқа елдердегі тұтынушыларға кесілген ұзындықтағы өндіріс шешімдерін ұсынады. Баға алу үшін KINGREAL STEEL SLITTER компаниясына хабарласыңыз!
