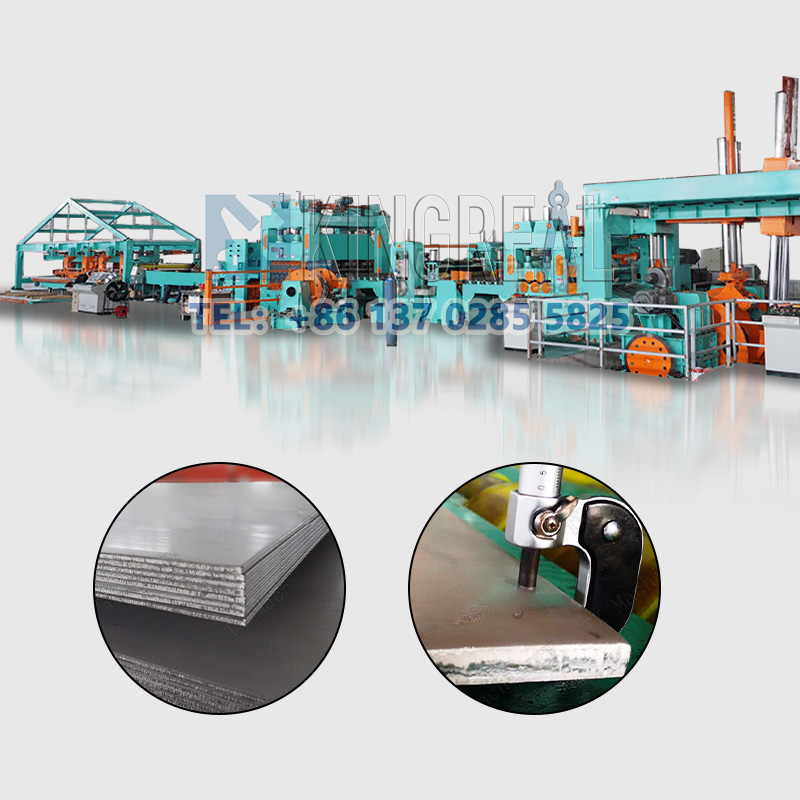

Heavy Gauge Cut To Length Line - 2024 KINGREAL қалыңдығы 6-25 мм ауыр металл орамдарын өңдеуге және оларды дәл өлшемді металл парақтарға кесуге арналған.
Ауыр калибрлі ұзындықты кесу сызығы - 2024 KINGREAL STEEL SLITER ұзындық бойынша кесуді де, ұзындық бойынша жоғары жылдамдықты кесуді де, ұзындық бойынша қарапайым кесуді және ұзындық бойынша кесуді қамтамасыз ете алады, бұл ыстық илектелген болатты, суық прокатты, тот баспайтын болатты, кремнийлі болаттарды автоматты түрде өндіруге арналған автоматты түрде кесуге болатын ұзындықты дәл кесуге мүмкіндік береді. процесс.
Жоғары беріктігі, жақсы беріктігі, оңай өңдеу және қалыптау және жақсы дәнекерлеу қабілеті арқасында қалың қаңылтыр катушкалар әртүрлі өнеркәсіптік салаларда әртүрлі салалардағы қажеттіліктерді қанағаттандыру үшін кеңінен қолданылады. Ауыр габаритті ұзындыққа кесуге арналған желіге сұраныс артып келеді, қалың қаңылтыр катушкаларды жабдықтың жоғары талаптары үшін өңдеу, бұрау жабдығын тегістеуден бастап кесу мен қабаттауға дейін. Жүк көтергіш диапазонға қойылатын талаптар қаңылтырдың басқа қалыңдығына қарағанда әлдеқайда жоғары.
KINGREAL STEEL SLITER Heavy Gauge Cut To Length Line қалыңдығы 6-20 мм-ге дейінгі орамдарды ағытқыш, түзеткіш, өлшеу, ұзындық бойынша кесу және жинақтау арқылы өңдеуге арналған.
|
Аты |
Мәлімет |
|
Шикізат |
Q235 HR |
|
Парақ қалыңдығы |
5,0～20,0мм |
|
Парақ ені |
900～2000мм |
|
Машина енгізу желісінің ені |
2000мм |
|
Орамның сыртқы диаметрі |
Φ1000~Φ2200мм |
|
Орамның ішкі диаметрі |
Φ550~Φ760мм |
|
Орамның максималды салмағы |
30Т |
|
Сақтау ұзындығы |
1000~12000мм |
|
Шешім дәлдігі |
≤±1,5мм/3М |
|
Диагональды дәлдік |
≤±1,5мм/3М |
|
Нивелирлеу дәлдігі |
≤±2,0мм/М |
|
Жұмыс жылдамдығы |
0~25м/мин |
|
Жалпы қуат |
~500кВт |
|
Машина орталығының биіктігі |
1000мм |

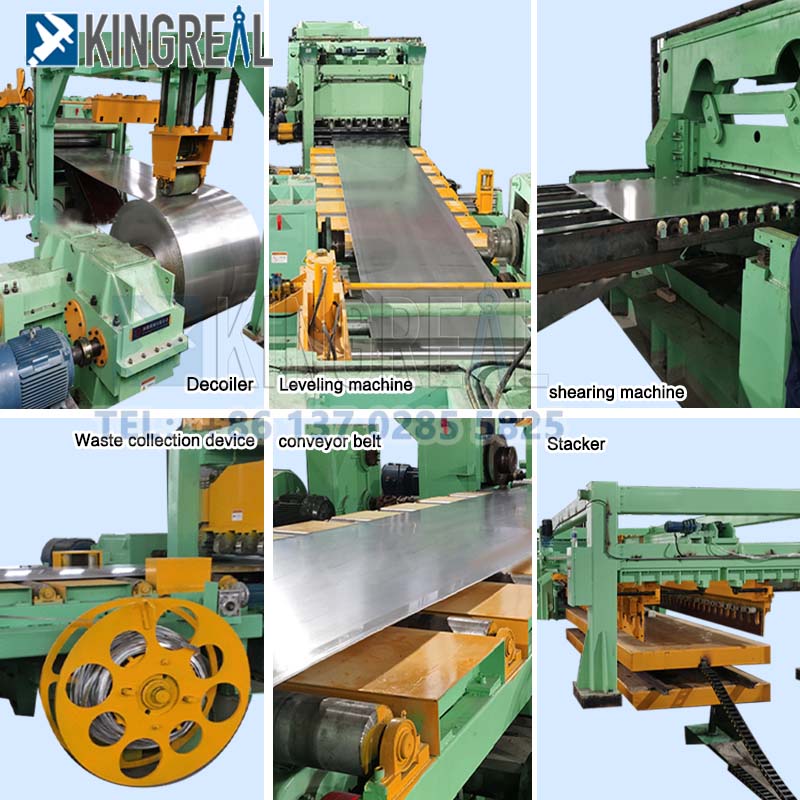

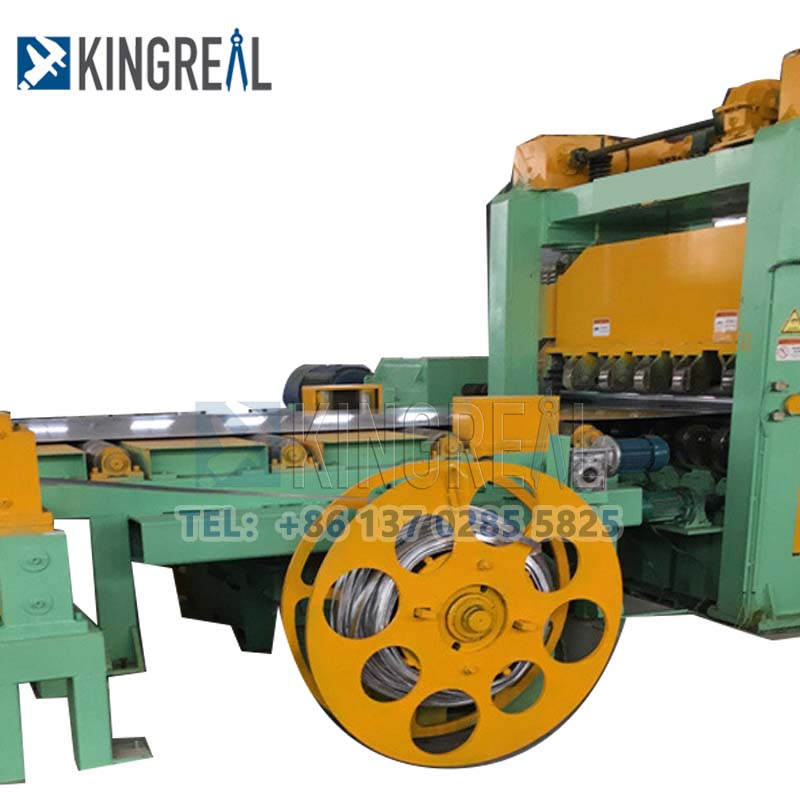

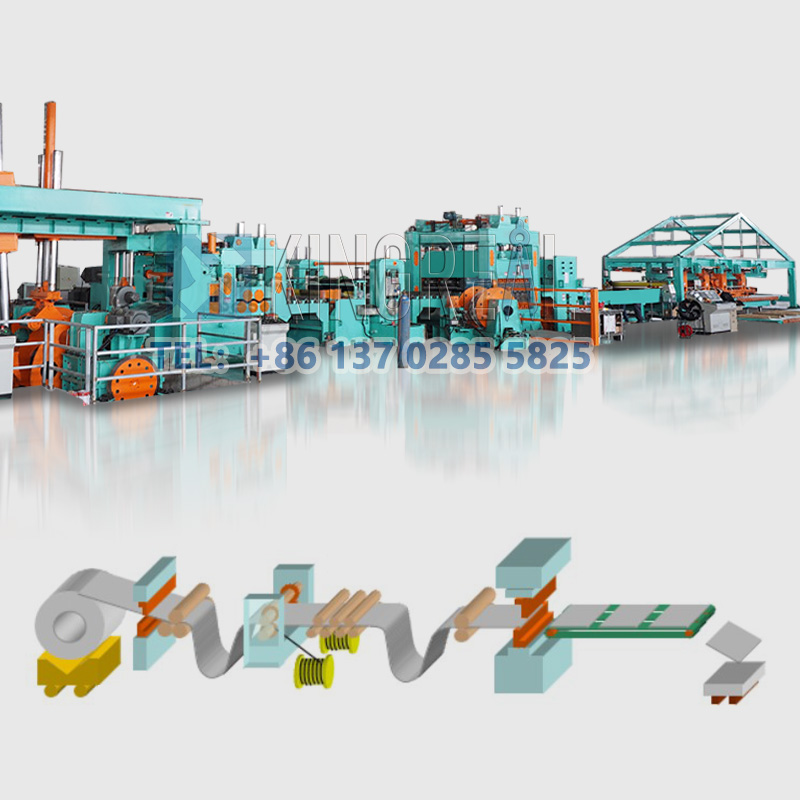

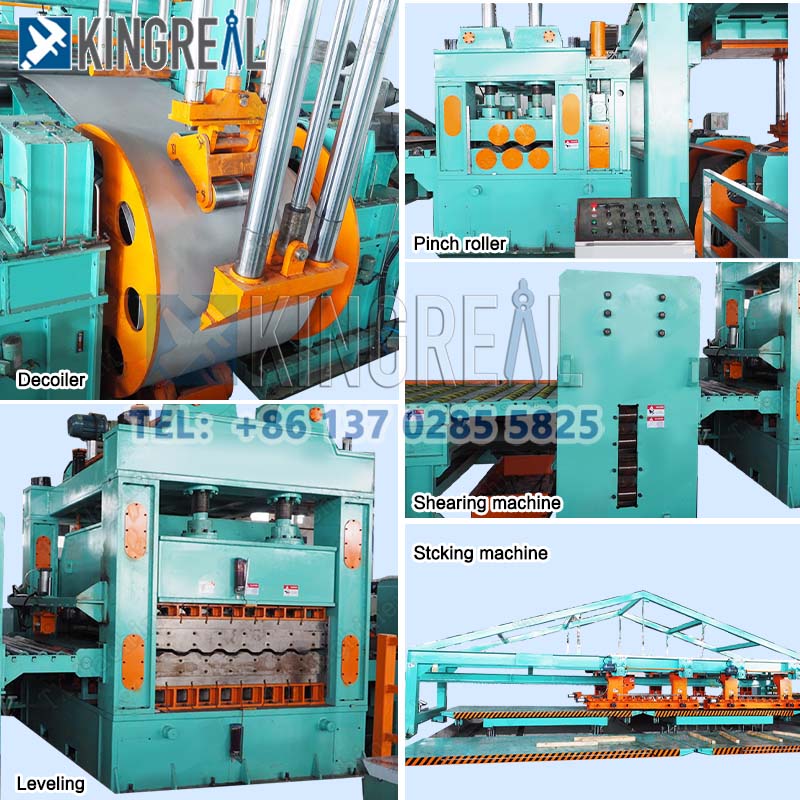

Гидравликалық бұрғылаушы -- Рамалық гидравликалық пилоттық машина -- Жеті орамды тегістеу машинасы -- Қос басты қайшы -- Скарпты жинағыш -- Он бір орамды тегістеу машинасы -- Пневматикалық өлшемді құрылғы -- Артық қорапты фидер -- Гидравликалық кесу машинасы -- Жинақтау машинасы
a. Сыйымдылығы: 30T
b.Тежегіш сипаттамалары: 4-DBH205
c.материалды жақтауды көтеру инсульті 650мм (тікелей катушкаға көтеріңіз, болат төсемі алынған материалға келуі мүмкін)
d.Болат катушкасын қысу үшін қос мойынтіректі қос конусты жоғарғы қысымды типті механизмді қабылдау, машина негізінің екінші ұшының қозғалысы гидравликалық цилиндрлермен қозғалады және бір мезгілде жетекті орталықтандыру функциясына ие, ораманың екінші ұшында шпиндель пневматикалық диск тежегіш құрылғысымен жобаланған.
Ол екі роликті қысу және беру және бес роликті тегістеу құрылымын қабылдайды. Қозғалтқыш жоғарғы және төменгі роликтерді редуктор және тарату қорабы арқылы әмбебап қосқыш білік арқылы жүргізеді, үстіңгі роликті реттеу және беру үшін басу гидравликалық цилиндр арқылы орындалады, ал жоғарғы роликті реттеу және нивелирлеу үшін басу электр қуатымен орындалады. Мектепке дейінгі машина мен нивелирлеуші құрылғының синхронды жұмысын ескере отырып, қозғалтқышты басқару американдық PARKER590C сериялы тұрақты ток басқару жүйесімен басқарылады. Әмбебап қосқыш білік диірменнің өнеркәсіптік әмбебап білігін қабылдайды.
Нивелирлік роликтің диаметрі: Φ220мм
Нивелир орамының аралығы: 260 мм
Роликтер саны: 2+5 Роликтер
Ролик материалы: шыңдалған және орташа жиілікті шыңдалған GCr15 соғылған болат (HRC60)
Негізгі қозғалтқыш қуаты: 132 кВт тұрақты ток
Реттеуге арналған қозғалтқыш қуаты: 2-7,5 кВт
Негізгі редуктор: JZQ850
Реттеу редукторы : 2-BWY4 Бұрылысты азайту
a.Функция: Жұмыс кезінде парақтың пішінінің жоғалып кетуіне жол бермеу және парақты тегістейтін негізгі машинаға реттеу. Ол станок негізінен, шекті роликтен, тірек орындық сырғытпасынан, бағыттаушы роликтен және реттеу құрылғысынан тұрады. Парақ ені бағытының екі жағында тік бағыттаушы роликтер қарастырылған, ал бағыттаушы роликтің жақтауы әртүрлі парақ еніне бейімделу үшін сымды гайка төлемі арқылы қозғалтқыш арқылы бағыттаушы бағандағы сырғытпаны парақтың ені бағытында жылжытатын тиісті сырғытпаға бекітілген. Реттеу моторлы.
b. Реттеу диапазоны: 900~2000мм
Бағыттаушы ролик материалы: Gcr15(HRC60)
Реттеу қозғалтқышы: 2~3КВт
Реттеу редукторы: 2-WPDKS135 Құрт редукторы
Функция: Қырқу машинасы негізінен басты кесу, құйрықты кесу, бүйірлік кесу, бойлық қырқу және ұзындықты кесу тапсырмаларын орындайды.
Материалдың бейімділігі: Ол қарапайым көміртекті болат, жоғары сапалы төмен легирленген болат, легирленген болат, құбыр өткізгіш болат және тот баспайтын болат пластина сияқты әртүрлі қалыңдықтағы және материалдардағы болат табақтарға жарамды.
Автоматтандыру дәрежесі: бүкіл процесс автоматты түрде жұмыс істейді, қолмен жұмыс істеуді азайтады және өндіріс тиімділігін арттырады.
Дәл өлшеу: дәл кесу өлшемін қамтамасыз ету үшін жоғары дәлдікпен өлшеу.
Кесу пышағы саңылауын реттеу: кесу сапасын қамтамасыз ету үшін кесу пышағы бүйіріндегі саңылауды реттеуге болады.
a. Үлгі: гидравликалық тежегіш
b. Минутына соққылар: 8~12 рет
c. Пышақтың материалы: Cr12Mov
d.Мотор қуаты: 55КВт
Азықтандыру станциясы:
a. Ол жақтаудан, айналмалы роликті үстелден, конвейерлі роликті конвейерден және қуат блогынан тұрады. Оның қызметі - лақтыру машинасына жалпақ пластинаны енгізу.
b. Мотор: 7,5 кВт
c.Редуктор: BWY4 Айналмалы редуктор
Негізгі қоректендіргіш:
a. Ол машина негізінен, тақтайшадан, сырғытпадан, лақтыратын роликтен және қуат блогынан тұрады. лақтыру материалы жоғарғы роликті көтеру және пневматикалық жүзеге асыру үшін түсіру. Трансмиссиясы механикалық. Оның функциясы - табақты аула үстеліне беру.
b. Мотор: 7,5 кВт
c.Редуктор: BWY4 Айналмалы редуктор
Жинақтау үстелі: Ол бір-біріне дәнекерленген болат табақтар мен болат бөліктерден тұрады. Оның функциясы калибрленген жалпақ пластинаны қабаттастыру болып табылады. Ұзындығы 12 метр.
Пневматикалық тірек: ол бойлық шектерді нивелирлеу құрылғысының бір жинағынан және көлденең шектерді нивелирлеудің үш жиынтығынан тұрады. Шектеу тетіктерін де, реттеу тетіктерін де тақтаның әртүрлі еніне сәйкес реттеуге болады, ал реттеу қолмен орындалады. Түзеткіш материал пневматикалық жетек болып табылады.
 |
 |
 |
1. Тапсырыс берушінің пластина өндірісіне сәйкес, теңшелген қызметтердің толық спектрі ұзындықты сызу дизайнына кесілген ауыр габаритті қамтамасыз етуі керек, таңдау арқылы конфигурациялануы мүмкін.
2. Жүк арбасы, кесу құрылғысы, автоматты жинақтау, автоматты разрядтау және т.б. сияқты ұзындық сызығына кесілген ауыр өлшегіш үшін әртүрлі конфигурацияларды қамтамасыз етіңіз; толық автоматты өндірісті жүзеге асыру.
3. Ұзындығы бойынша кесілген ауыр өлшегіштің тұрақтылығы мен ұзақ қызмет ету мерзімін қамтамасыз ету үшін әртүрлі керек-жарақтарды қамтамасыз етіңіз;
4. Инженерлер жергілікті сатылымнан кейінгі қызмет көрсетуге кепілдік береді, сайтта ұзындық сызығына кесілген ауыр габаритті орнатуды бағыттай алады.
5. 24/7 on-line сатудан кейінгі қызмет көрсету, техникалық жауап.
1/ Болат пластинаның максималды қалыңдығы қандай ұзындықты кесетін машина кесуге болады?
Ұзындығы бойынша кесілген KINGREAL STEEL SLITER қалыңдығы 0,2 мм-ден 25 мм-ге дейінгі металл материалдарды кесуге болады. Ұсынылатын нақты үлгі сіздің талаптарыңызға байланысты болады.
2/Ұзындыққа кесілген машина қалақтары қанша уақытқа жетеді?
Ұзындығы бойынша кесілген машина қалақтарының қызмет ету мерзімі кесілетін материалға және пайдалану жиілігіне байланысты. KINGREAL STEEL SLITTER сонымен қатар қызмет ету мерзімін ұзарту үшін арнайы легірленген болат жүздерін ұсынады.
3/Қандай материалдар ұзындықтағы сызықтарды кесуге жарамды?
Ұзындығы бойынша кесілген KNGREAL станоктары ең алдымен болат, тот баспайтын болат, көміртекті болат, алюминий, мыс және басқа металл материалдар үшін жарамды.
4/Егер ұзындықты кесетін машина бұзылса ше?
KINGREAL STEEL SLITER ұзындық бойынша кесілген станоктар өте сенімді сапа болып табылады. Кез келген бөлік зақымдалған болса, KINGREAL STEEL SLITTER сізге қосалқы бөлшектерді береді.
5/Ұзындығы бойынша кесетін станоктардың қандай түрлерін ұсынасыз?
KINGREAL STEEL SLITER компаниясы өңдеу материалын, материалдың қалыңдығын, енін, ұзындығын және кесу әдісін қоса алғанда, тапсырыс берушінің нақты жоба талаптарына сәйкес келетін ұзындық бойынша кесу машиналарын қамтамасыз етеді. Сондай-ақ KINGREAL STEEL SLITTER ұзындық бойынша кесетін станоктарды арнайы бөлшектермен жабдықтай алады.
