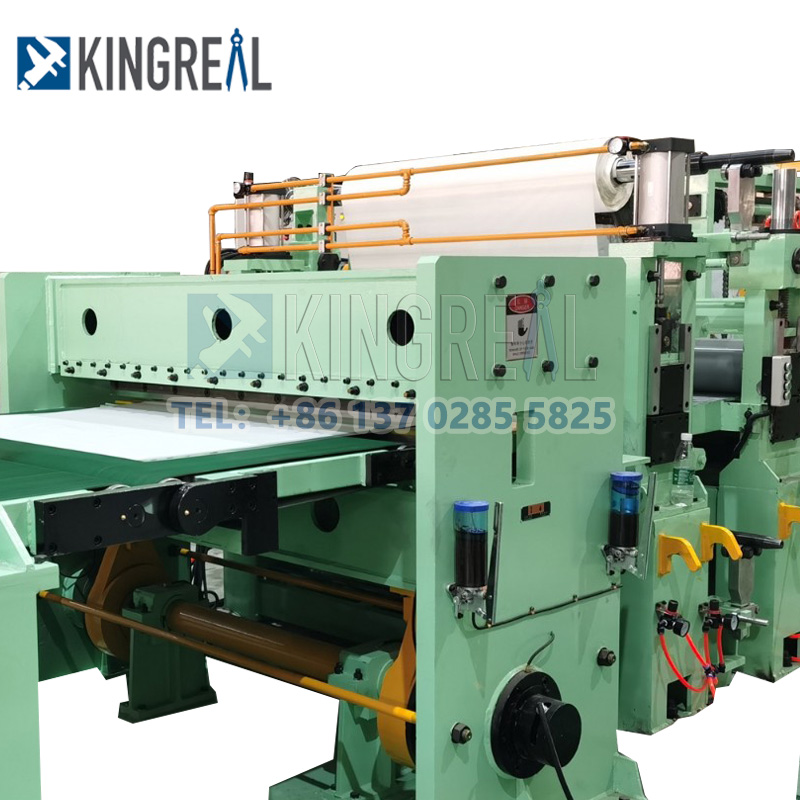

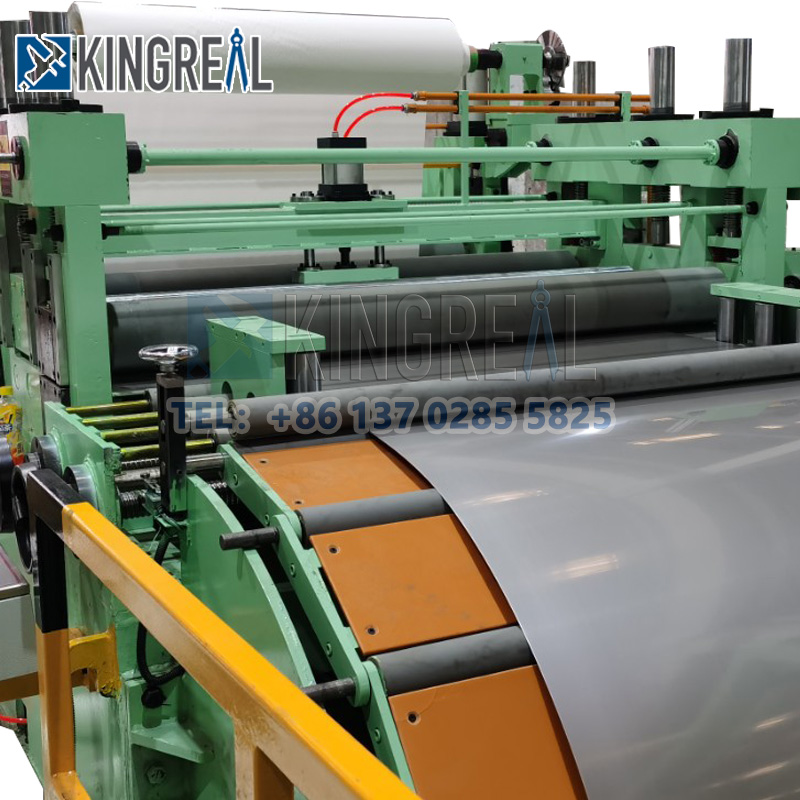

CR катушкасының ұзындығы бойынша кесілген сызық - KINGREAL SLITTER

CR катушкасының ұзындығы бойынша кесілген сызығы - KINGREAL SLITTER, кесілген ұзындық машинасы қалыңдығы 0,3-3 мм суық илектелген материалдан жасалған катушкаларды белгіленген енге дейін кесуге және автоматты қабаттауға арналған. KINGREAL SLITTER ұзындығы бойынша кесілген сызық ерітіндісі сонымен қатар тот баспайтын болаттан жасалған катушкаларды, мыс катушкаларын және мырышталған болат катушкаларды кесуге болады, ұзындықты кесу сызығының өндірістік дизайны әртүрлі металл шикізатының сипаттамаларына сәйкес реттеледі.

Сұрау жіберу PDF жүктеп алу

Өнім Сипаттамасы

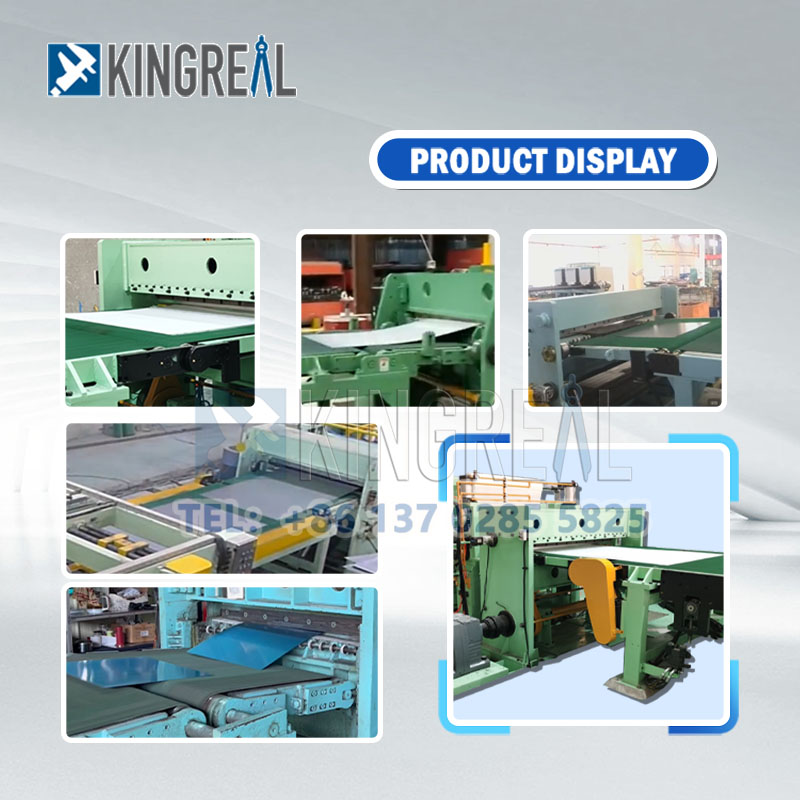

Ұзындығы бойынша кесілген CR катушкасының бейне көрінісі - KINGREAL SLITTER:

Өндіріс желісінің ұзындығына кесу Сипаттама:

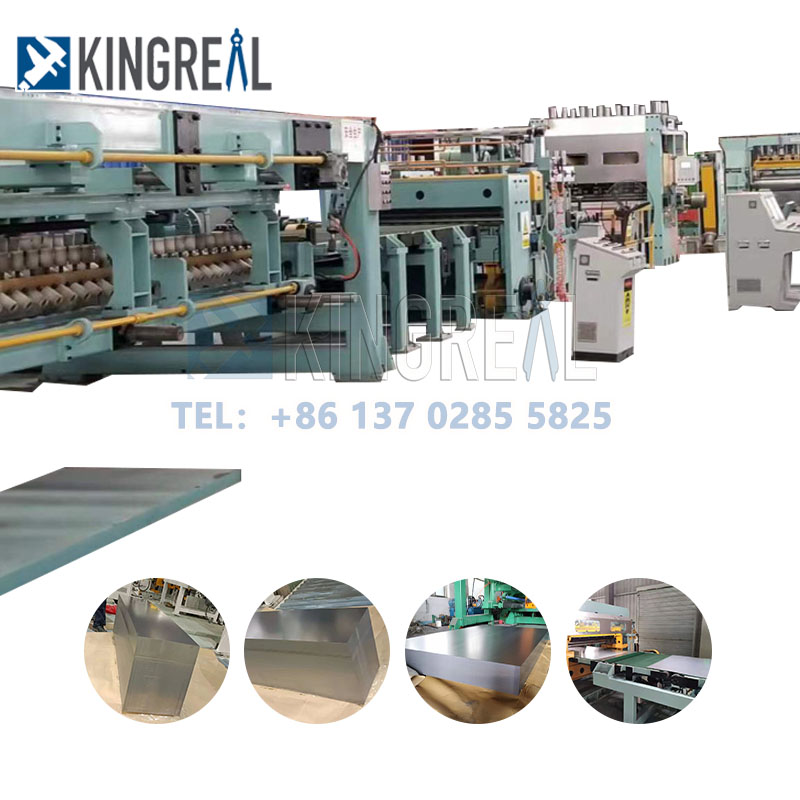

KINGREAL SLITTER CR катушкасының ұзындығы бойынша кесу сызығы - қаңылтырдың белгілі бір ұзындығын алу үшін орау, тегістеу, ұзындық бойынша кесу, кесу және қабаттастыру сияқты бірқатар процестер арқылы бастапқы катушкадағы металл катушкаларды өңдеу үшін арнайы әзірленген ұзындыққа кесу сызығы. Ол біздің тұтынушылардың әртүрлі өндірістік талаптарына жауап береді:

- Шикізат:

Ыстық илектелген болат, суық илектелген болат, мырышталған болат, түрлі-түсті болат, жоғары берік болат, баспайтын болат, алюминий, мыс және қорытпалар;

- Қалыңдық диапазоны:

Жеңіл жабдық: 0,3-3 мм.

Орташа жабдық: 3-6MM

Ауыр жабдық: 6-20мм

Жұмыс барысы:

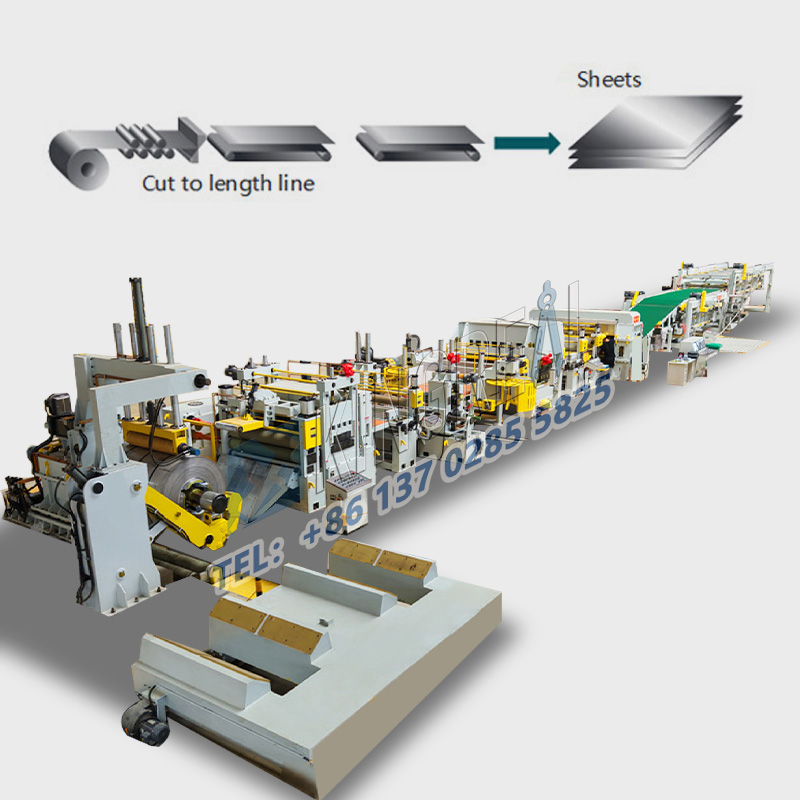

metal cut to length machine

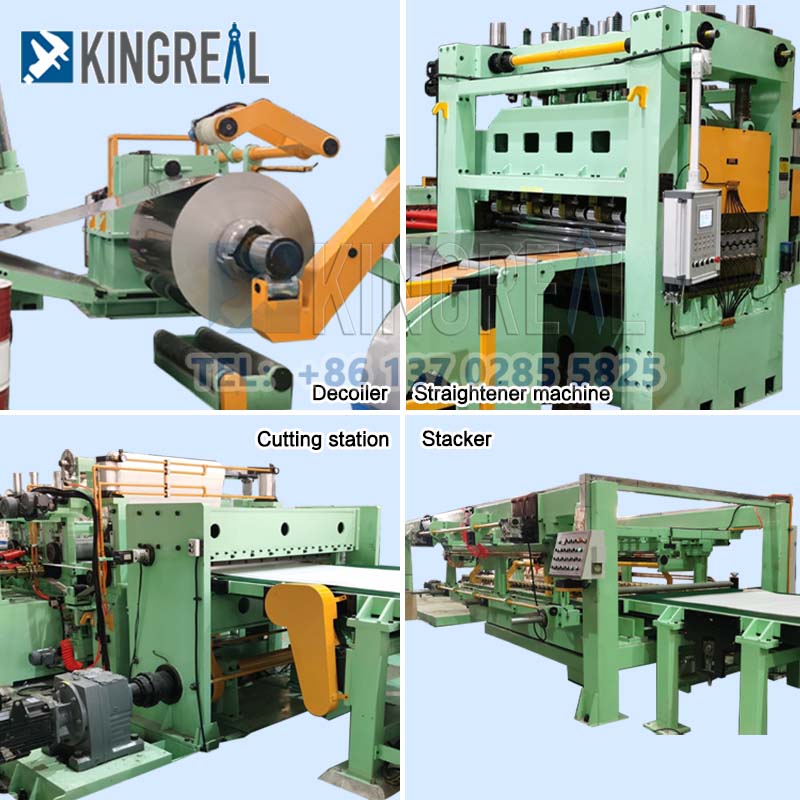

Арбаны тиеу -- Гидравликалық ағытқыш -- Гидравликалық престеу және бағыттау -- Жоғары дәлдіктегі түзеткіш -- Ұзындыққа кесу машинасы -- Автоматты жинақтауыш -- Электрмен басқару жүйесі -- Гидравликалық жүйе

Ұзындықты қиюға арналған конфигурация опциялары:

KINGREAL SLITTER, 20 жылдан астам өндірістік тәжірибесі бар суық илектелген кесілген желілерді жеткізуші ретінде тұтынушыларға олардың әртүрлі өндірістік қажеттіліктерін қанағаттандыру үшін әртараптандырылған дизайн шешімдерін ұсынуға ұмтылады.

Кесілген сызық металл орамдарды өңдеу және өндіру үшін тапсырыс берушінің талаптарына сәйкес әртүрлі құрамдас бөліктерді біріктіруге қабілетті және әрбір желі құрамдас бөліктерге сәйкес келетін катушкалардың шикізатын, қалыңдығын және өңдеу қажеттіліктерін ескеруі керек. Ең көп таралған қосымша бөлік:

- Түзеткіш машина

дәлдікпен нивелирлеу; өрескел тегістеу; қос нивелирлер

Ұзындығы бойынша кесу желісіндегі түзеткіш машина - илемдеу, кесу немесе тасымалдау кезінде металл пластиналардың, штангалардың немесе түтіктердің майысу және бұралуы сияқты пішін ақауларын түзету үшін қолданылатын негізгі құрылғы. Біркелкі кесу ұзындығын қамтамасыз ету, материалдың майысуынан туындаған өлшем қателерін болдырмау және кесілген ұзындықты кесу алдында материалдың түзу болуын қамтамасыз ету, осылайша қырқу дәлдігі мен дайын өнім сапасын жақсарту үшін кесу машинасының алдында тақтай түзетіледі.

- Кесу құрылғысы

Ұзындығы бойынша кесілген сызықта кесу құрылғысы - бұл парақтың жиек сапасын жақсарту және өлшемдік дәлдік талаптарын қанағаттандыру үшін металл қаңылтырдың шетіндегі қаңылтырларды, бұзылуларды немесе артық материалдарды кетіруге арналған құрылғы.

- Автоматты жинақтау

Ұзындығы бойынша кесу сызығында Автоматты жинақтау автоматтандырылған жабдық арқылы алдын ала белгіленген ережелерге сәйкес кесілген металл парақтарды ұқыпты қабаттастыру және шығару процесін білдіреді. Оның негізгі мақсаты - өндіріс тиімділігін арттыру, қолмен араласуды азайту және жинақтау сапасын қамтамасыз ету.

Техникалық сипаттамасы:

Шикізат	GI, CR, CS
Парақ қалыңдығы	0,3-4,0 мм
Парақ ені	500-2000мм
Орамның сыртқы диаметрі	≤φ2200мм
Орамның ішкі диаметрі	508мм;610мм
Кесу жылдамдығы	0-60м/мин (реттелетін)
Жіптің жылдамдығы	0-15м/мин
Қуат	380В/50Гц/3Ph
Жалпы қуат	~200кВт

Негізгі компоненттер туралы мәліметтер:

Ұзындығы бойынша кесу сызығының ағытқышы

Бұл құрылғының көмегімен жүк көтергіш болат орамды қысып, кернеуді босату функциясына қол жеткізу үшін ашуға болады. Рамалық корпус, катушка, трансмиссия жүйесі, престің материал жүйесі, керме жүйесі, майлау жүйесі және гидравликалық жүйе оның құрамдас бөліктері болып табылады.

Жетек механизмі: ілінісу механизмі қалыпты ағызу және материалды пассивті разрядтау кезінде қуаттың бөлінуін жүзеге асырады. Болат катушкасының ашылуын және бастың берілуін жүзеге асыра отырып, бұрауыштың шпинделі айналу үшін қозғалтқышпен итеріледі.

Көтеру және кішірейту жүйесі: сына тәрізді сырғытпа және шпиндельдегі сырғымалы орындық көтерілуді жүзеге асыра отырып, көтерілу және қысқарту цилиндрі қамтамасыз ететін кернеу арқылы орын ауыстыруды жасайды.

Ұзындыққа кесу машинасы Жоғары дәлдіктегі тегістеу машинасы

Құрылымы мен мақсаты: болат тақтайшаның тегіс емес тегістелуі оның мақсаты болып табылады. Тегістеу машинасында алты қабатты роликті конструкция қолданылады. Ең жақсы нивелирлеу әсерін алу үшін әр тегістеу шығыршығы дәл өңдеу, шынықтыру, хромдау және тегістеу арқылы өңделеді. Әмбебап муфтасы бар таратқыш беріліс қорабы нивелирлік роликтерді өз бетінше басқарады, бұл жалғыз машинаның алға және артқа айналуына мүмкіндік береді.

Ұзындыққа кесу машинасы

1.Бірлік жабдығының салмағы: 600 тоннадан астам, күрделі құрылым, өндірістің қиындығы, жоғары құрастыру дәлдігі, автоматтандыруды басқарудың жоғары деңгейі.

2. Кесетін қалақтардың параллелдігі: 0,1 мм параллельдік максималды ұзындығы 5,2 м болатын жоғарғы және төменгі кесу қалақтарында кепілдік беріледі.

3.Қығу пышағы саңылауы: қауіпсіз және тұрақты ығысуды қамтамасыз ету үшін 0,45 миллиметр ең аз кесу пышағы саңылауында.

4. Кесу уақыты мен дәлдігі: қалыңдығы 50 мм, ені 5 метр болат пластина үшін жоғары дәлдік, жоғары сапалы кесу үшін таза кесу уақытында 3,6 секундта

Жабдықтың техникалық артықшылықтары мыналарды қамтиды:

Тұрақты кесуді қамтамасыз ететін және кесу сапасын күрт жақсартатын жоғары қатты, деформациясы төмен жақтау мүмкіндіктері.

Тәуелсіз жетекі бар шамадан тыс теңестірілген тербелмелі роликті конвейер технологиясы болат пластинаның иілу деформациясын азайтады және ығысу сапасын жақсартады. Тозған бөлшектердің құрылымын жеңілдету және қызмет ету мерзімін жақсарту үшін жұқа майлы майлау құрылымы, май сарайының тығыздағышын қорғау және өздігінен майланатын материалды қолдану.
