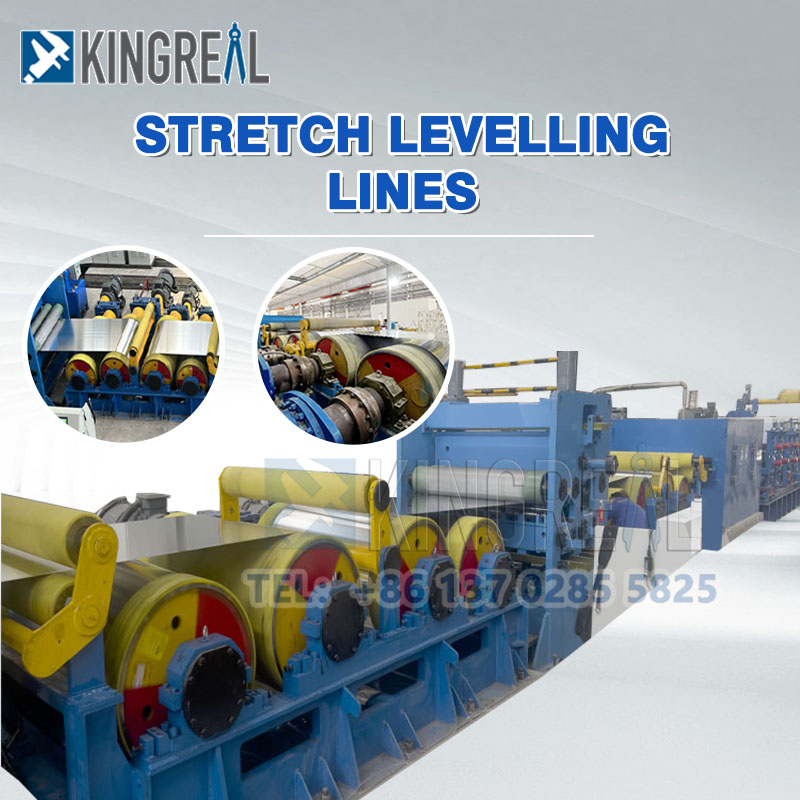

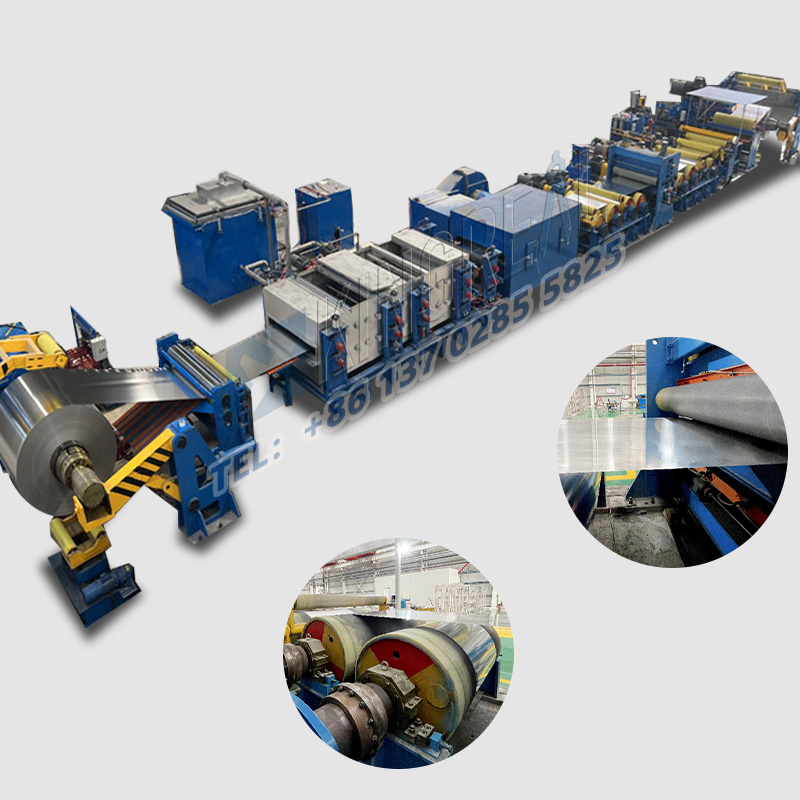

Ұзындығы бойынша кесілген созылу нивелирлік сызықтары металл қаңылтырлар мен катушкаларды түзету үшін арнайы әзірленген және сонымен қатар ұзындыққа кесетін металл кескіш машиналармен бірге пайдаланылуы мүмкін.
Ұзындығы бойынша кесілген созылу нивелирлеу - бұл металл парақтар мен катушкаларды (соның ішінде тот баспайтын болат, болат, ыстықтай илектелген болат, алюминий және мыс) түзету үшін арнайы жасалған құрылғы. Ұзындыққа кесілген тегістеу сызығы иілу, бұралу және иілу сияқты ақауларды түзету үшін механикалық күш қолданады, нәтижесінде беттер біркелкі, түзу және біркелкі бөлінеді. Зембіл тегістеу машинасы материалдарды бір немесе екі бағытта түзете алады және жұмыс жеңілдігі, жоғары тиімділік және жоғары дәлдікпен ерекшеленеді. Алюминий қорытпаларын немесе катушкаларды өндіру және өңдеу кезінде әртүрлі себептерге байланысты біркелкі емес жиі пайда болады, бұл ұзындық сызығына кесілген созылу нивелирлеуімен түзетуді қажет етеді. Зембіл тегістеу машинасы металл материалдың тегістігі мен бетінің сапасын жақсартады, сыну жылдамдығын тиімді төмендетеді және біркелкі емес парақ немесе катушка материалынан туындаған сапа мәселелерін болдырмайды.
Жалпы алғанда, ұзындыққа кесілген сызықтарды созу нивелирлеу металды өңдеуге арналған маңызды жабдық болып табылады. Олар металды өңдеуде, металл материалдарының дәлдігі мен сапасын арттыруда, дайын өнімнің бетінің сапасы мен механикалық қасиеттерін жақсартуда, металл материалдардан жасалған кейінгі бұйымдарды өндіру мен пайдалануда проблемалардың ықтималдығын азайтуда, өндіріс тиімділігі мен экономикалық тиімділікті арттыруда шешуші рөл атқарады. Олардың кең қолдану перспективалары бар.

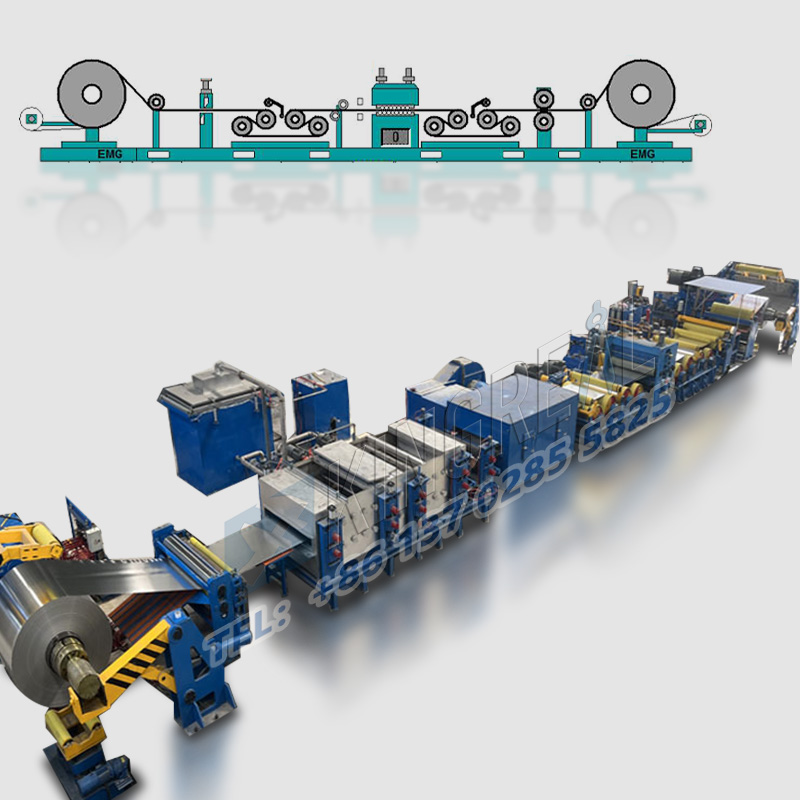

Декойлер - Шымшу құрылғысы - Кесу қайшы - Шымшу шығыршықтары - Кіріс созу шығыршықтары жинағы - Түзеткіш - Шығу керілген роликтер жинағы - Шығу дефлектор роликтері - Қайта оралғыш
Элемент
Модель 1
Модель 2
Модель 3
Модель 4
Модель 5
Максималды нивелирлеу қалыңдығы (мм)
2
2
3
3
6
Ең аз нивелирлеу қалыңдығы (мм)
0.4
0.4
0.7
0.7
1.5
Максималды нивелирлеу ені (мм)
1000
1250
1250
1500
1600
Материалдың жүк көтергіштігі (МПа)
240
240
235
235
240
Жұмыс орамының диаметрі (мм)
48
48
60
60
95
Жұмыс орамының қашықтығы (мм)
50
50
65
65
100
Саңылау өнімдерінің саны (n)
21
21
19
19
13
Машина жылдамдығы (м/мин)
6
6
7
7
10
Негізгі қозғалтқыш қуаты (кВт)
7.5
7.5
11
15
37

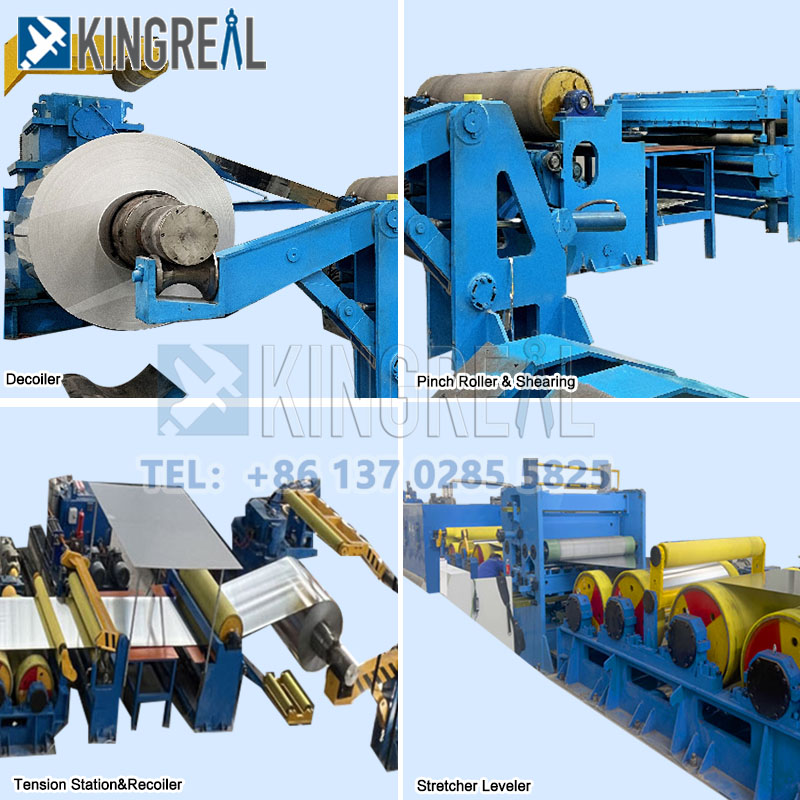

- Ұзындық сызығына кесілген созылу нивелирлеуге арналған ағытқыш: Кейінгі өңдеу үшін орамды ашады.
- Зембіл тегістеу машинасына арналған кескіш: Өсімдік кескіш металл парақтардың ұштарын кесу үшін қолданылады. Қапта айтарлықтай жиырылған кезде, оны жиектердегі қырқуды азайту және кірістілікті жақсарту үшін сегменттерге бөлуге болады.
Өсімдік қырқуы негізінен құйрықты итергіштен, кескіш корпустан, қалақ ауыстырғыштан және тербелмелі ролик үстелінен тұрады.
- Зембіл тегістеу машинасына арналған түзеткіш: Түзеткіш негізінен екі шығыршықтар жинағынан, орталық иілу роликінен және тегістеу роликінен тұрады.
Металл катушка немесе парақ тегістегіш арқылы өткенде, иілу шығыршықтары қолданатын кернеу мен иілу роликтері түсіретін иілу кернеуі біріктіріледі.
Бұл біріктірілген кернеу жолақты белгілі бір мөлшерде пластикалық ұзартуға әкеледі, содан кейін ол нивелирлеу роликтерімен тегістеледі.
Бұл түзету әдісі жоғары сапалы түзетуді ұсынады және әртүрлі металл материалдарды, соның ішінде жоғары берік жолақты түзету үшін пайдаланылуы мүмкін.
- зембіл тегістейтін машинаға арналған кіріс керме шығыршығы және шығатын керме шығыршығы: Осы екі шығыршық арасында пайда болатын кернеу түзеткіш секциядағы кернеу болып табылады. Ол жолақтың ауытқуын болдырмайды, түзу пішінді сақтайды, металдың деформацияға төзімділігі мен жұмысын төмендетеді.
- Ұзындық сызығына кесілген созылу нивелирлеуіне арналған рекойлер: Түзетілген металл орам ұзақ қашықтыққа оңай тасымалдау және сақтау үшін оралған.
1. Жолақ пішінін жақсарту
Зембіл тегістеу машинасының негізгі қызметі металл жолақтың жолақ пішінін жақсарту болып табылады. Жолақты созу және бүгу арқылы ол шеткі және орталық толқындар сияқты толқынды ақауларды, сондай-ақ C және L-тәрізді иілулерді тиімді жояды. Бұл процесс жолақтың түзулігін айтарлықтай жақсартады, нәтижесінде кейінгі өңдеу кезінде үлкен тұрақтылық пен дәйектілік пайда болады.
2. Өңдеу өнімділігін арттыру
Бұған қоса, ұзындық сызығына дейін созылған тегістеу жолағын өңдеу өнімділігін жақсарта алады. Теріні өңдеудің әсеріне ұқсас созу және иілу арқылы ол келесі деформация кезінде біркелкі деформацияға әкелетін шығымдылық үстірттерін азайтуы немесе жоюы мүмкін.
Бұл біркелкілік материалдың өңдеу өнімділігін жақсартады, оны өңдеуді жеңілдетеді және әр түрлі келесі процестерге жарамды етеді.
1.Зембіл тегістеу машинасын басқарудың жетілдірілген жүйесі
Ұзындығы бойынша кесілген созылу нивелирлеу сызығы басқару панеліндегі көптеген өндірістік параметрлерді, соның ішінде ағызу кернеуін, жылдамдық параметрлерін, кіру және шығу биіктіктерін және шығу көлбеуін реттеуге мүмкіндік беретін PLC жүйесін пайдаланады. Бұл автоматтандырылған басқару өндіріс тиімділігін арттырады және адам қателігін азайтады.
2. Төрт-ролик сзембіл тегістеу машинасының құрылымы
Ұзындығы бойынша кесілген созылу нивелирлеу сызығы толық гидравликалық автоматты сумен жұмыс істеуге мүмкіндік беретін жетілдірілген төрт роликті құрылымды пайдаланады.пішінді иілу орамдарын төмен қарай реттеу және икемді реттеу. Бұл дизайн кернеу мен тегістеу процесінде тұрақтылық пен дәйектілікті қамтамасыз етеді.
3. Зембіл тегістеу машинасына арналған айнымалы ток жиілігінің ауыспалы жылдамдығын реттеу
Негізгі прокат диірмені біркелкі жұмыс пен тиімді өндірісті қамтамасыз ететін Siemens PLC басқаруымен біріктірілген айнымалы ток жиілігінің ауыспалы жылдамдығын басқару жүйесін пайдаланады.
4. Зембіл тегістеу машинасына арналған толық гидравликалық бұрау жүйесі
Гидравликалық AFC (автоматты бұранданы басқару) жүйесі PLC арқылы басқарылады және тұрақты орам саңылауының жабық контуры мен тұрақты айналу күші жабық контурдың ерекшеліктері. Бұл жүйе өнім сапасын жақсарта отырып, түзету процесінде дәл бақылауды қамтамасыз етеді.
5. Зембіл тегістеу машинасының өндіріс процесін автоматтандыру
Құрылғыда өндірістік процесті автоматтандырылған басқаруға мүмкіндік беретін процестерді блоктау, дәнекерлеуді анықтау және дабыл функциялары бар. Бұл жабдықтың қауіпсіздігі мен сенімділігін айтарлықтай арттырады.
6. Зембіл тегістеу машинасының параметрлерін алдын ала орнату және бақылау
Ұзындыққа дейін созу нивелирлеу сызығы оңай пайдаланушы сұрауы мен басқару үшін процесс параметрлерін алдын ала орнатуды, анықтауды, көрсетуді, дабылдауды және сақтауды қолдайды. Бұл интеллектуалды басқару тәсілі операцияны қарапайым және интуитивті етеді.
7. Тұрақты құрылымдықдизайнзембіл тегістейтін машинаға арналған
Ұзындығы бойынша кесілген созылу тегістеу сызығы тұрақты жұмысты қамтамасыз ететін, дірілді азайтатын және зембіл тегістегіш машинаның қызмет ету мерзімін ұзартатын шойын жақтау панелімен және шойын шассиімен жабдықталған.
8. Жеңілопераациясозылу нивелирлеу үшін ұзындық сызығына кесіңіз
Зембіл тегістеу машинасы жұмысты жеңілдету үшін жасалған, тіпті жаңадан бастаған операторларға да машинаны тез меңгеруге және тиімді өндірісті қамтамасыз етуге мүмкіндік береді.
KINGREAL STEEL SLITTER тұтынушыларға ұзындық бойынша кесілген тегістеу сызықтарын және металл кесілген ұзындық сызықтарын ұсынады, бұл оларды тамаша үйлесім етеді. Зембіл тегістеу машинасы алдымен металл орамның бетін тегістейді және ішкі кернеулерді азайтады, оны алдын ала белгіленген ұзындықта кесуге арналған металл кескіш станокқа береді. KINGREAL STEEL SLITTER өңделетін материалдың қалыңдығына байланысты ұзындық бойынша кесілген металды кесетін әртүрлі станоктарды ұсынады, соның ішінде жеңіл габаритті ұзындық бойынша кесу өндірісі, орташа калибрлі ұзындықты кесу және ұзындықты кесу сызығы бойынша ауыр габариттік кесу.
KINGREAL STEEL SLITTER сонымен қатар тұтынушыларға өндіріс тиімділігіне, ауқымына және мақсатты өнімділігіне қарай таңдауға мүмкіндік беретін ұзындық бойынша кесетін ұшатын кескіш машинаны, ұзындық бойынша кесетін айналмалы қырқуды және ұзындыққа кесетін бекітілген кесуді ұсынады. KINGREAL STEEL SLITTER инженерлері жабдықты оңтайлы үйлестіру мен өнімділігін қамтамасыз ету үшін тұтынушылардың нақты қажеттіліктеріне негізделген жан-жақты ұсыныстар береді.
 |
 |
|
Зембіл тегістеу машинасы |
Металды ұзындыққа кесуге арналған станок |
1. Автокөлік өндірісі: Созылған тегістеу сызықтары ұзындығына дейін кесілген сызықтар автомобиль өнеркәсібінде автомобиль сапа талаптарын қанағаттандыру үшін қаңылтырды түзету және созу үшін шанақ қаңылтырын өңдеу процесінде қолданылады.
2. Құрылыс индустриясы: зембіл тегістеу машиналары құрылыс индустриясында болат конструкциялардың тұрақтылығы мен беріктігін қамтамасыз ету үшін болат конструкцияны дайындау кезінде болат табақтарды түзету және созу үшін қолданылады.
3. Электрондық жабдықты өндіру: Бұл салада ұзындық бойынша кесілген созылу нивелирлеу сызықтары электрондық компоненттердің тегістігі мен өткізгіштік талаптарын қанағаттандыру үшін металл парақтарды немесе пленкаларды түзету және созу үшін қолданылады.
4. Аэроғарыш өнеркәсібі: Бұл салада зембіл тегістеу машиналары олардың беріктігі мен жалпы сапасын жақсарту үшін ұшақтың тері панельдерін түзету және созу үшін қолданылады.
5. Металл өңдеу өнеркәсібі: Бұл өнеркәсіпте әртүрлі дайындамаларды өңдеу талаптарын қанағаттандыру үшін әртүрлі металл парақтарды түзету және созу үшін ұзындыққа кесілген созылу тегістеу сызықтары қолданылады.
