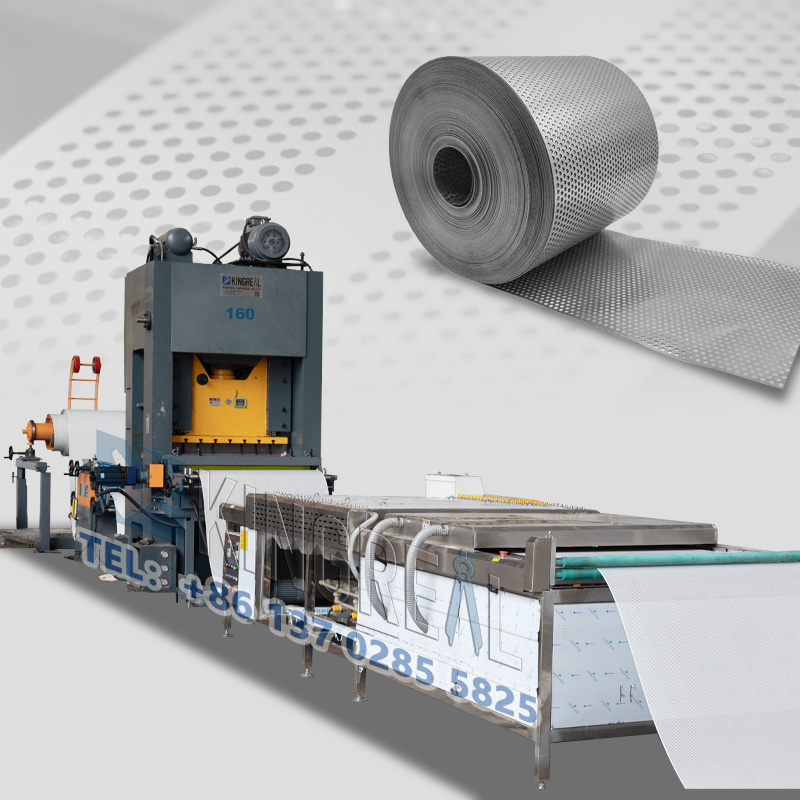

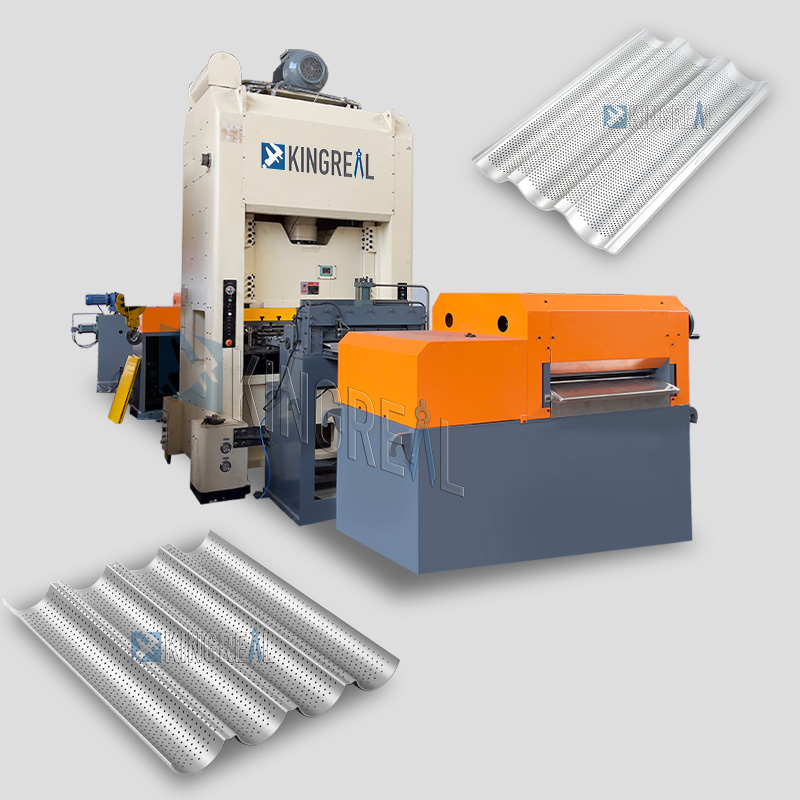

Металл пластинаны тесетін машина

KINGREAL металл пластинасының перфорацияланған жасау машинасы - металл қаңылтырда бірқатар тесіктер жасауды қамтитын металл өңдеу процесі. Бұл процесс, әдетте, қажет болған жағдайда әртүрлі өлшемдер мен пішіндердің тесіктерін жасау үшін пайдаланылуы мүмкін штампты пресс-қалыптың көмегімен жүзеге асырылады. Перфорацияланған сым машиналар мен жабдықтардың қақпақтарында, ауа сүзгілерінде, сорғыштар, жылу оқшаулағыш панельдер, қалқалар және басқа да көптеген қосымшалар сияқты кең ауқымда қолданылады.

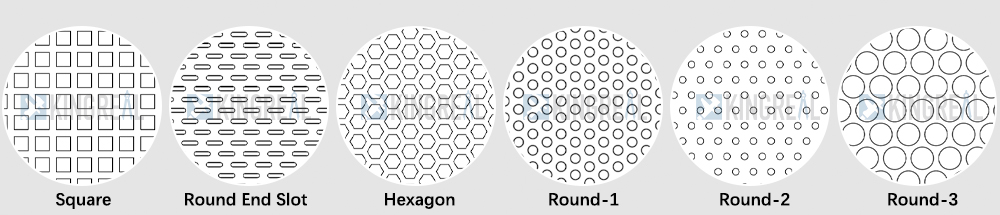

Перфорация технологиясының артықшылығы - ол әртүрлі қолданбаларға сәйкес келетін материалдардың, материалдардың, пішіндердің, пластина өлшемдерінің, пластиналардың қалыңдығының, тесік диаметрлерінің және т.б. таңдаудың кең таңдауын ұсынады. Сонымен қатар, перфорацияны сәндік мақсатта қолдануға болады, мысалы, тесілген металл плиталарды қабырға материалдары, қалқалар, жарықтандыру құрылғылары және т.б., ғимараттардың ішінде де, сыртында да пайдалану.

Жақында KINGREAL сонымен қатар металл пісіру табақтарының материалына, тесу қажеттілігіне және өнімнің сипаттамаларына сәйкес әзірленген және шығарылатын металл багета науасын сататын тұтынушылар үшін перфорацияланған парақ тесетін машинаны өндіруге арналған шешім ұсынды.

Металл перфорациялау машинасының жұмыс принципі

Болаттан жасалған тескіш машинаның жұмыс принципі шикізатты жұмыс машинасының платформасына орнату үшін тескіш машинаны пайдалану болып табылады, ал тескіш қалып қуат механизмінің жетегіндегі материалға әсер етеді (мысалы, қолмен басқарылатын немесе гидравликалық жетек) тесу операциясын аяқтау үшін.

Металл штамптау машинасы парақтарды өңдеу, штамптау, қалыптау, бедерлеу және т.б. операцияларды орындай алады, қажетті тесіктерді жасау үшін металды қалыпқа мәжбүрлейді. Бұл әдіс машиналар мен жабдықтарға арналған қақпақтар, ауа сүзгілері, сорғыштар және т.б. сияқты саңылау үлгілері бар қаңылтыр металды өндіру үшін кеңінен қолданылады. Перфорацияланған тескіш машина сонымен қатар әртүрлі саңылау пішіндері бар металл парақтарды жасау үшін қолданылады.

Тескіш сызығының дәлдігі мен жылдамдығын әртүрлі өндірістік қажеттіліктерге сәйкес әр түрлі тескіш машиналармен реттеуге болады.

Металл пластинаны тесетін машинаның жұмыс процесі

Гидравликалық бұрағыш -- Алдын ала түзеткіш -- 125 тонналық шандырлы тескіш пресс -- Сервобергіш құрылғы -- Ұзындыққа кесу машинасы/қайтарғыш машина (таңдауыңыз бойынша)

Техникалық сипаттамасы:

Негізгі құрамдас бөлшектерінің дисплейі:

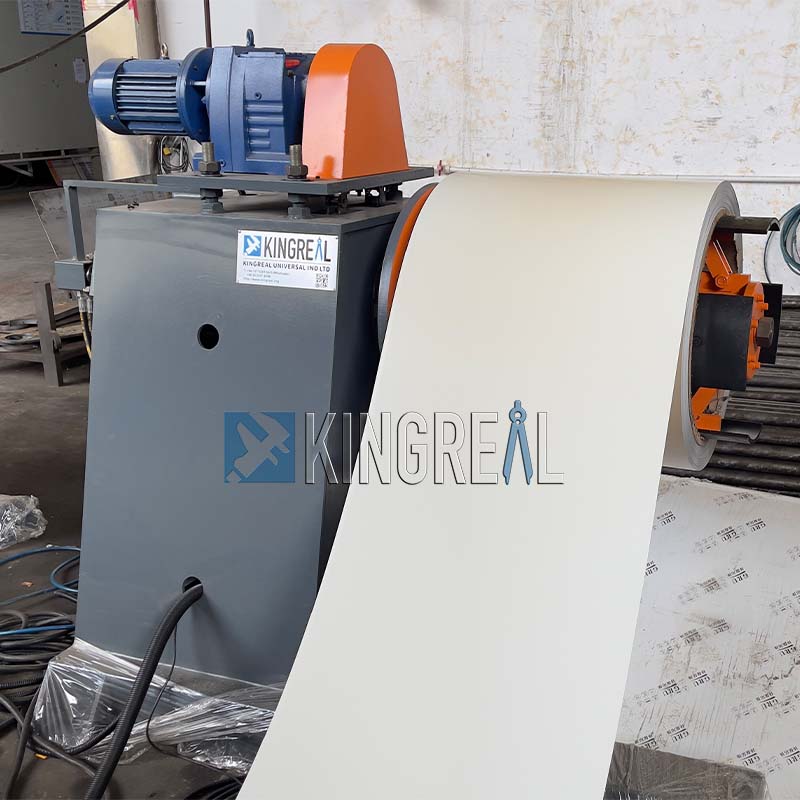

Перфорацияланған машинаның ағытқыш бөлігі:

Металл тескіш сызығының ағытпасы- негізінен болат орамдарын әрі қарай өңдеу үшін тасымалдау және орамдау үшін қолданылатын қаңылтыр өндірісінде қолданылатын арнайы жабдық.

Құрылымдық ерекшеліктері: бұрауыш әдетте қорап тәрізді дәнекерленген құрылымға ие, ал жиілікпен басқарылатын қозғалтқыш редуктор арқылы баяулаудан кейін негізгі қуатты қамтамасыз ету үшін катушка білігін басқарады. Ролик – беріліс қорабының корпусында екі мойынтірекпен бекітілген қуыс білік, мойынтіректердің арасына беріліс тізбегі орнатылған.Функционалдық ерекшеліктері: Тартқышжолақтың керілуін сақтай отырып, жолақты босатуға қабілетті, сонымен қатар орталық басқаруымен жолақты автоматты түрде орталықтандыруға қабілетті.

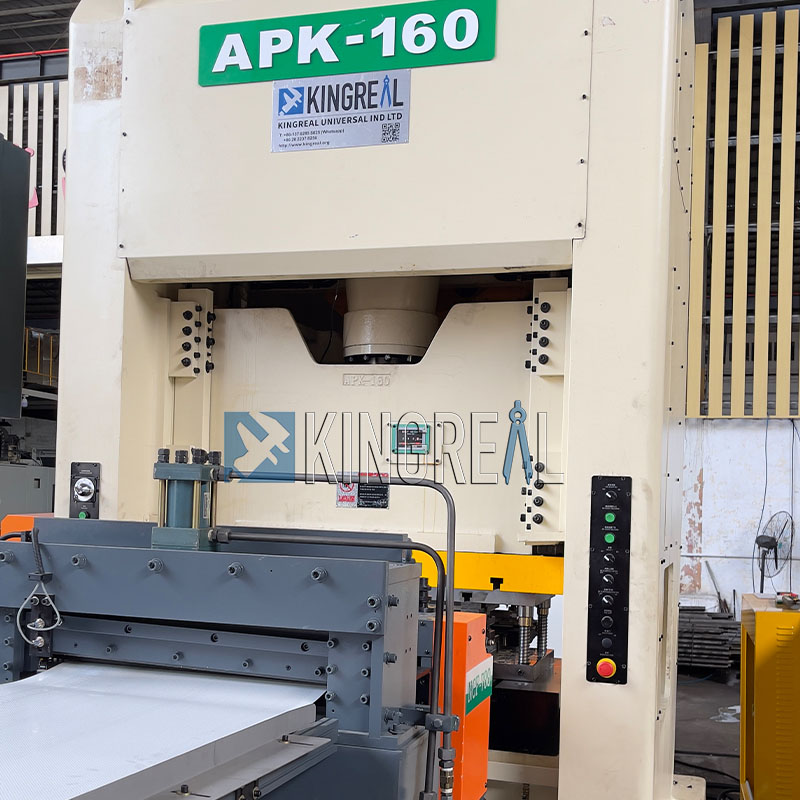

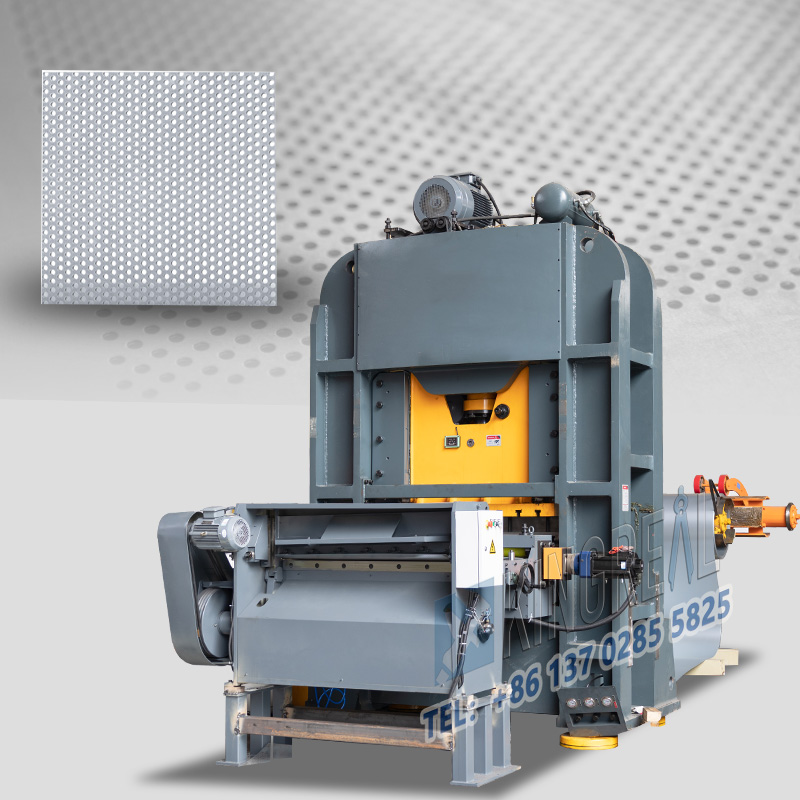

Перфорацияланған порталды тесетін машина

▶ Жоғары жылдамдықтағы дәлдік: Бұл пресс штамптау процесінің дәлдігін сақтай отырып, жоғары жылдамдықта жұмыс істей алады.

▶ Тұрақты құрылым: портал құрылымының дизайны ауқымды және ауыр штамптау операциялары үшін тұрақты жұмыс платформасын қамтамасыз етеді.

▶ Автоматты майлау жүйесі: Ұзақ жұмыс кезінде машинаның тұрақтылығын қамтамасыз ету және жабдықтың қызмет ету мерзімін ұзарту үшін автоматты майлау жүйесімен жабдықталған.

▶ Жиілікті түрлендіру жылдамдығын басқару: престің жылдамдығын әртүрлі өңдеу талаптарына сәйкес штамптау жылдамдығын реттей алатын жиілік түрлендіргіші басқарады.

▶ Ауа үйкеліс ілінісу және тежегіш: Ауа үйкеліс ілінісі мен тежеу ​​жүйесін қабылдау машинаның жауап беру жылдамдығы мен қауіпсіздігін жақсартады.

▶ Бекітілген нүктелі тоқтату функциясы: штамптау процесі кезінде дәл жоғарғы өлі нүктеде тоқтай алады, бұл қалыпты ауыстыру және техникалық қызмет көрсету үшін ыңғайлы.

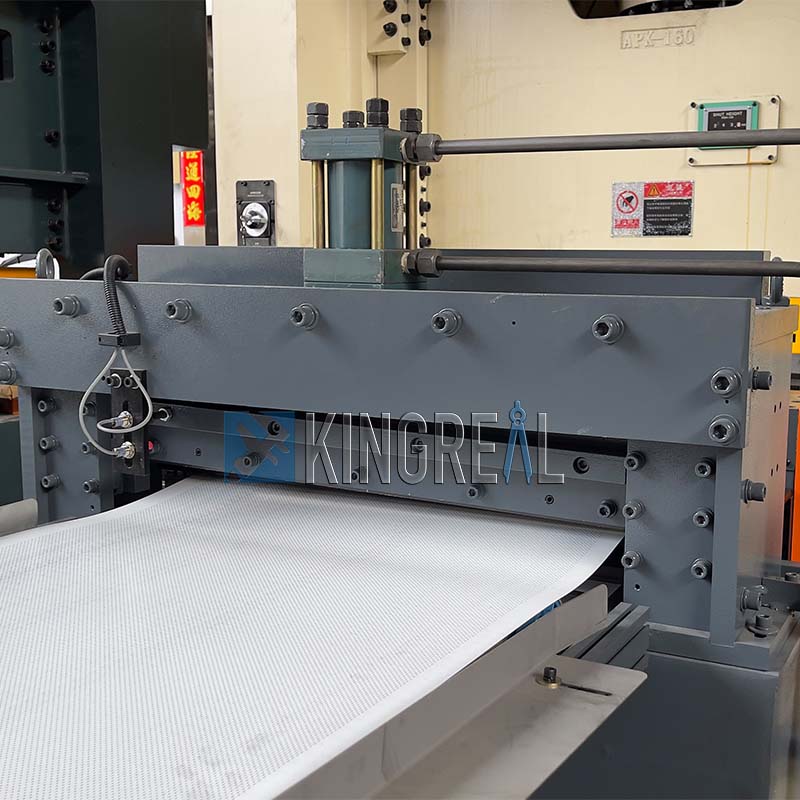

Перфорацияланған желілік сервомоторды беру құрылғысы

▶ Металл тескіш желісіндегі сервоқозғалтқышты беру құрылғысы - материалдарды дәл беру үшін сервоқозғалтқыштарды дәл басқаруды пайдаланатын жоғары дәлдіктегі автоматтандыру жабдығы.

▶ Нақты басқару: Сервоқозғалтқыш материалдың белгіленген параметрлерге сәйкес тасымалдануын қамтамасыз ету үшін беру жылдамдығы мен орнын дәл басқара алады.

▶ Жоғары тиімділік: Сервоқозғалтқыштардың жылдам әрекет ету уақыты өндіріс желісінің тиімділігін арттырады және тоқтап қалу уақытын азайтады.

▶ Бағдарламалау оңай: Сервомоторлы фидерлер әдетте пайдаланушыға ыңғайлы интерфейспен жабдықталған, бұл операторларға оларды әртүрлі өндірістік қажеттіліктерге бағдарламалауды жеңілдетеді.

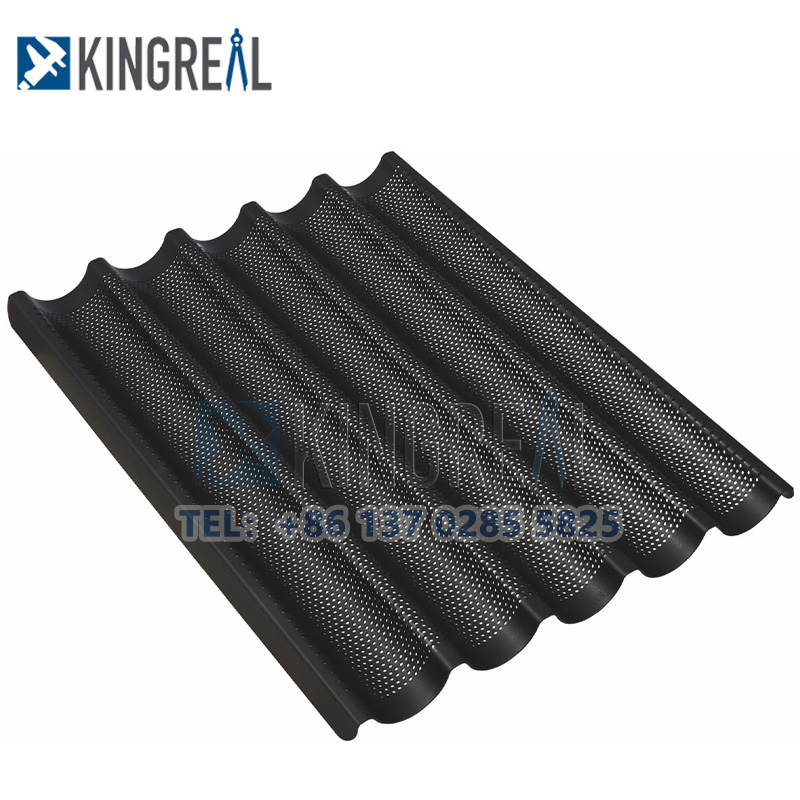

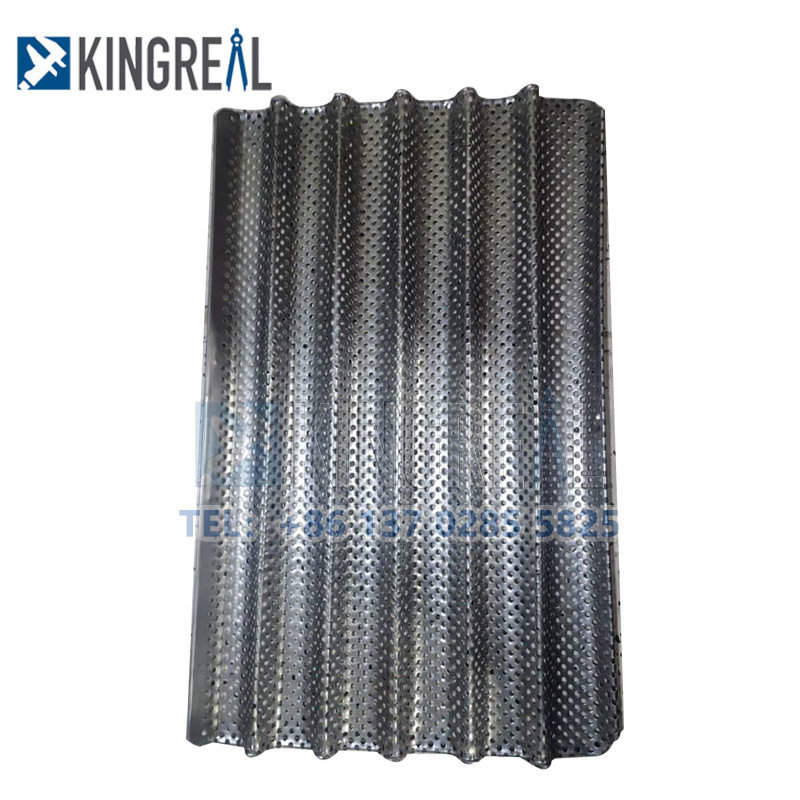

Тот баспайтын болаттан жасалған перфорацияланған багет науасы туралы:

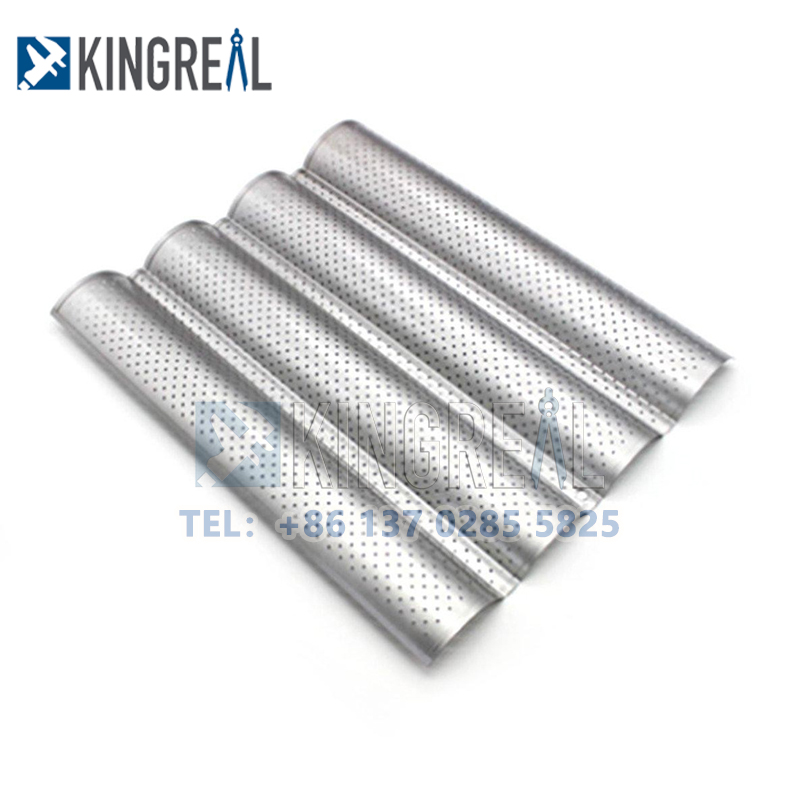

Перфорацияланған металл багета пісіру табасы - әдетте металдан жасалған және бетінде бірқатар тесіктермен жасалған пісіру құралы. Бұл тесіктер жақсы желдету және жылу беру үшін жылуды біркелкі таратуға көмектеседі.
