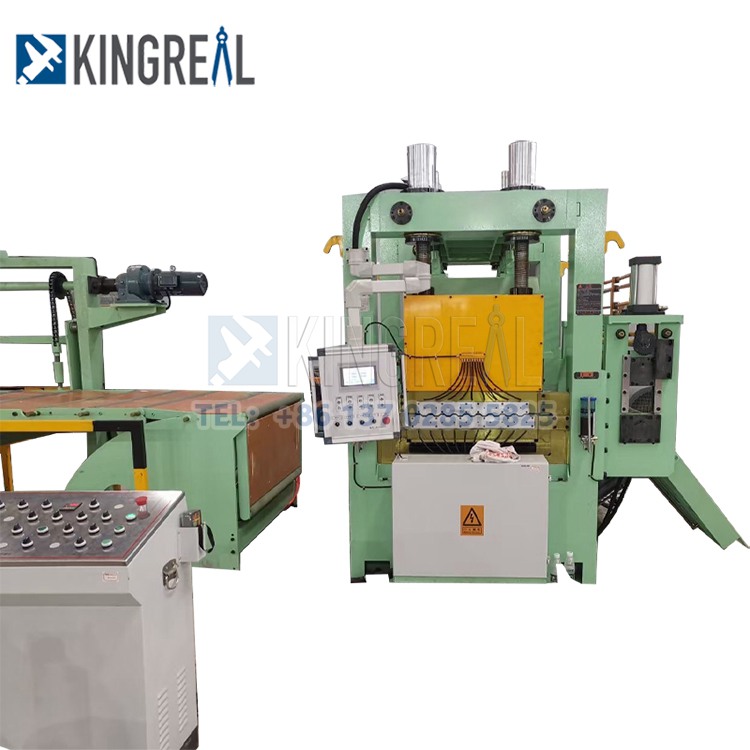

Тұтынушының пайдасын барынша арттыру үшін 2023 жылы жаңа дизайн ұзындығы бойынша кесілген сызық машинасы толық автоматтандырылған жоғары жылдамдықты ұшатын кесуге және автоматты қабаттасуға қабілетті жаңа ұзындықты кесетін металл желісін әзірледі.
2023 жылғы жаңа дизайн ұзындығына кесілген сызық машинасы туралы бейне:
Ұзындықты кесу машинасы дегеніміз не?
Әрі қарай металды өңдеуде пайдалану үшін KINGREAL металды ұзындығы бойынша кесетін станок әртүрлі қалыңдықтағы металл орамдарды белгілі бір ені бар парақтарға кесуге арналған.
Өндіріс желісінің тиімді жұмыс істеуін қамтамасыз ету үшін ұзындығы бойынша кесілген өндірістік желілер әдетте әртүрлі өндірістік құралдарды қамтиды. қалыңдығы бар металдар4-10 ммнемесе одан да қалыңырақ металл кесілген ұзындықты кесу сызықтары арқылы жиі өңделеді.
Біздің жаңа дизайнымыз қандай?
Желінің өндірістік жылдамдығын арттыру үшін KINGREAL үздіксіз дәлдікпен кесуге және жылдамдықты жоғарылатуға қабілетті ұшатын кескіш машинаны әзірледі және оңтайландырды.20м/мин 80м/мин дейін.
Жылдам кесу өнімнің сапасын қамтамасыз ету үшін де, өндіріс жылдамдығын арттыру үшін де бөліктің сапасы мен дизайнына өте мамандандырылған талаптарға ие.
CTL желісінің соңғы бөлігі қосымша түрде парақтарды автоматты түрде жинақтауға мүмкіндік беретін автоматты жинақтау жабдығымен жабдықталуы мүмкін. Еңбек құнын төмендетіп, өндіріс тиімділігін арттыру.
HMI дисплейі - Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider және басқа да жетекші брендтері бар электронды басқару жүйесі.
Ұзындыққа кесу сызығының машинасының жұмыс процесі:

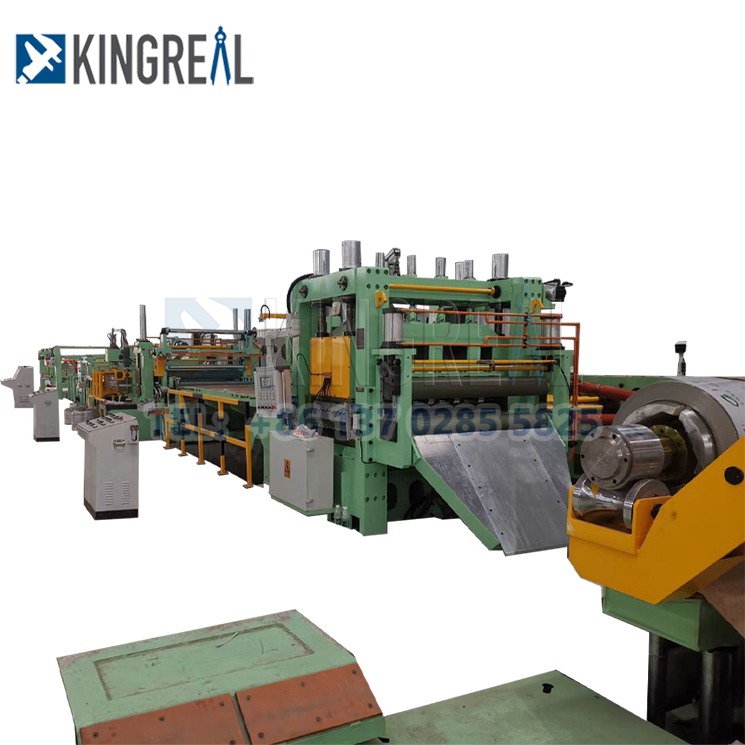

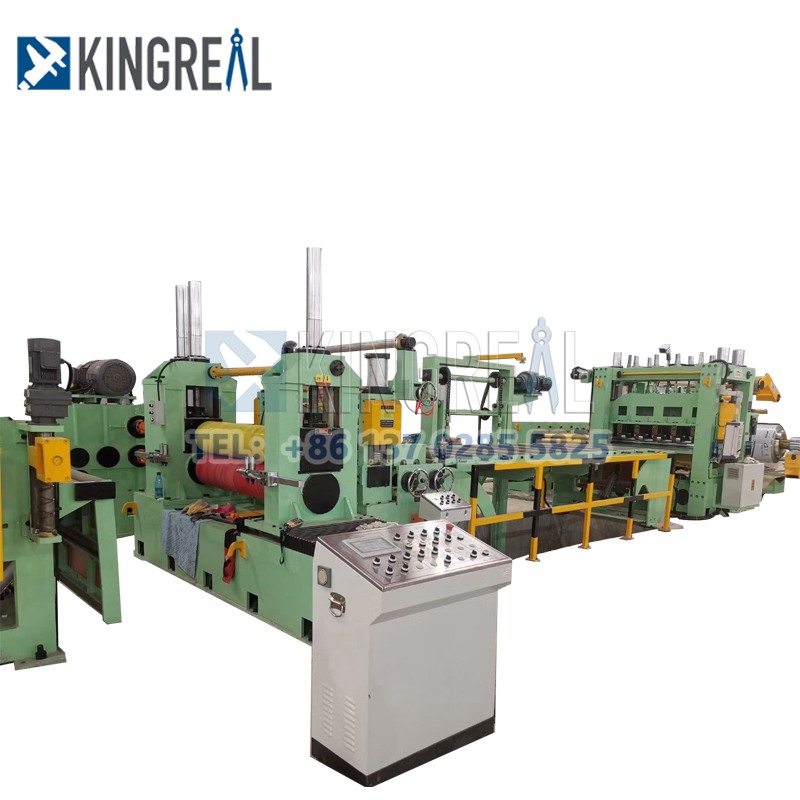

Гидравликалық ағытқыш → Шымшу беру шығыршығы → Жоғары дәлдіктегі түзеткіш → Fly қырқу машинасы → Түсіру үстелі / Автоматты жинақтау үстелі
Кесу сызығының негізгі элементтері
Орамдарды ашуға және тіреуге арналған KINGREAL гидравликалық консольдің максималды сыйымдылығы 15 тоннаны құрайды.
Шиырғыш тартымды және гидравликалық цилиндрлердің арқасында катушканың ішкі диаметріне сай келеді. Оған консольдық қол бекітілген.
Жоғары жылдамдықты беру және ұзындықты дәл реттеу үшін KINGREAL нивелирлеу машинасы сервомотор арқылы басқарылады. Басқару консолін басқару үшін бағдарламаланатын басқару құралы қолданылады.
Жетек жүйесі: беру роликтеріне арналған синхрондалған конвейер таспасы, 15 кВт сервомотор, дәлдікті азайту жетегі
Пневматикалық жүйенің құрамдас бөліктеріне газ көзі (сұраныс беруші береді), газ көзін өңдеу бөліктері, салоноид, ілеспе құбырлар мен баллондар және т.б.
Саленноидты және басқа компоненттерді жасау үшін жоғары сапалы материалдар пайдаланылады.
Техникалық сипаттамалар: Ауа көзінің сыйымдылығы: 1м3/мин, қысым диапазоны: 0,4–0,6Мпа.
Ұзындықты кесетін станоктың техникалық сипаттамасы
|
Машина түрі |
Ұзындығы бойынша сызықты кесіңіз |
|
Орам материалы |
Металл катушкалар (басқасын теңшеуге болады |
|
Орамның қалыңдығы |
0,5-10 мм |
|
Орам ені |
600-2000мм |
|
Орамның ішкі диаметрі |
500/610 мм |
|
Катушканың сыртқы диаметрі |
≤2000 мм |
|
Кесу жылдамдығы |
10-70м/мин |
|
Ұзындыққа кесу Дәлдігі |
±1,5 мм |
|
Ұзындық диапазонына кесіңіз |
500~4000мм |
|
Парақтарды тегістеу тегістігі |
≤±1,5мм/м² |
Ұзындығы бойынша металды кесуді жақсы пайдалану
- Салмақ тепе-теңдігін сақтау үшін орамды дұрыс орналастыру керек. Оны қалпына келтірмес бұрын, катушка арбасы катушканы ағытқышқа бекітіп, қатайтуы керек.
- Орам басының ашылуын тоқтату үшін, катушка орамын ашпас бұрын орам басын тартқыш роликпен басыңыз.
- Машина жұмыс істеп тұрған кезде оператор орамда тұрмауы керек.
