KINGREAL SLITTER 1650 мм катушкаларды кесетін орау машинасы - қалыңдығы 0,3-3 мм парақ орамдарын кесуге болатын ең ерекше жабын сызығы. Ең соңғы баға белгілеу бағдарламасы үшін бізге хабарласыңыз
KINGREAL SLITTER 1650MM катушкаларды кесетін орау машинасы болат, алюминий, GI, мыс және кремний сияқты әртүрлі материалдарды кесуге және қайта орау үшін арналған. Бұл катушкаларды кесу сызығы бос сызықтың ең көп таралған конструкцияларының бірі болып табылады және көптеген зауыттардың орамдарды өңдеуге арналған қажеттіліктерін қанағаттандырады. Өңделетін катушкалардың қалыңдығы 0,3 мм-ден 3 мм-ге дейін және ені 1650 мм-ге дейін болады.
1. Қос кескіш басын кесетін машина
2. 10-20MM ауыр табақ болат кесу машинасы
3. Ұзындығы бойынша кесілген катушкалар
4. Бұрғыш тегістегіш қырқуды өндіру желісі
5. Металл перфорацияланған машина жасау желісі
Шикізат материал |
||
Жоқ. |
Аты |
Техникалық сипаттама |
1 |
Материал |
CR, болат, алюминий |
2 |
Орамның қалыңдығы |
0,3-3 мм |
3 |
Катушка ені |
500-1650мм |
4 |
Катушка ID |
≤Φ2000мм |
5 |
Орам О.Д |
Φ508мм, Φ610мм |
6 |
Орамның салмағы |
25Т |
Өндіріс желісінің спецификациясы |
||
1 |
Слит жолағы |
25 Макс |
2 |

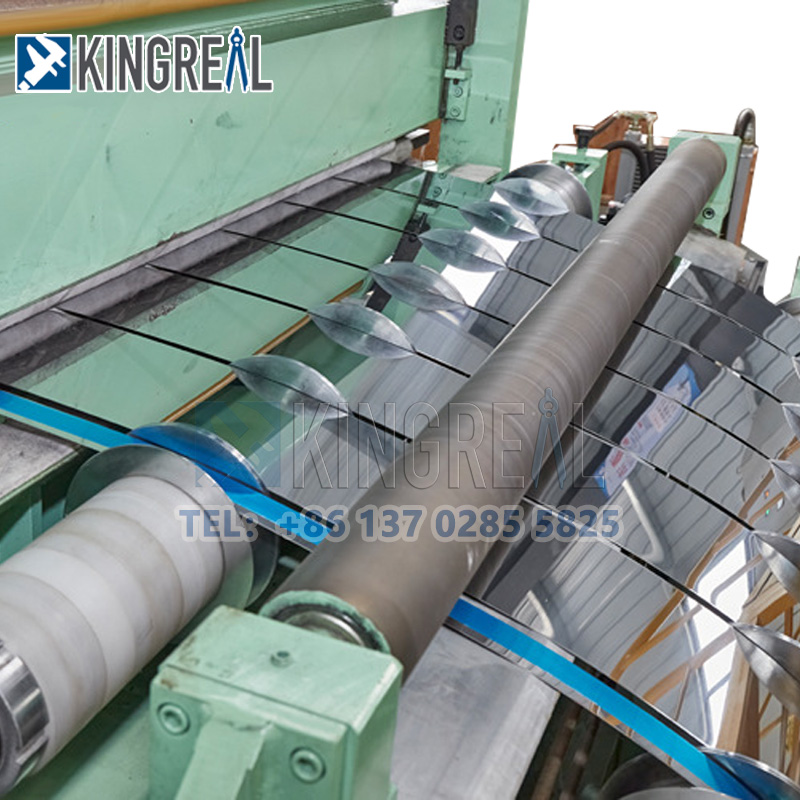

Кесетін машина |
0-200М/мин |
3 |
Қуат |
380В/50Гц/3Ph |
4 |
Енге төзімділік |
≤±0,05мм |
5 |
Сынық жиектерінің ені диапазоны |
2-10мм |
6 |
Дайын өнім бүршіктері |
≤0,03мм |

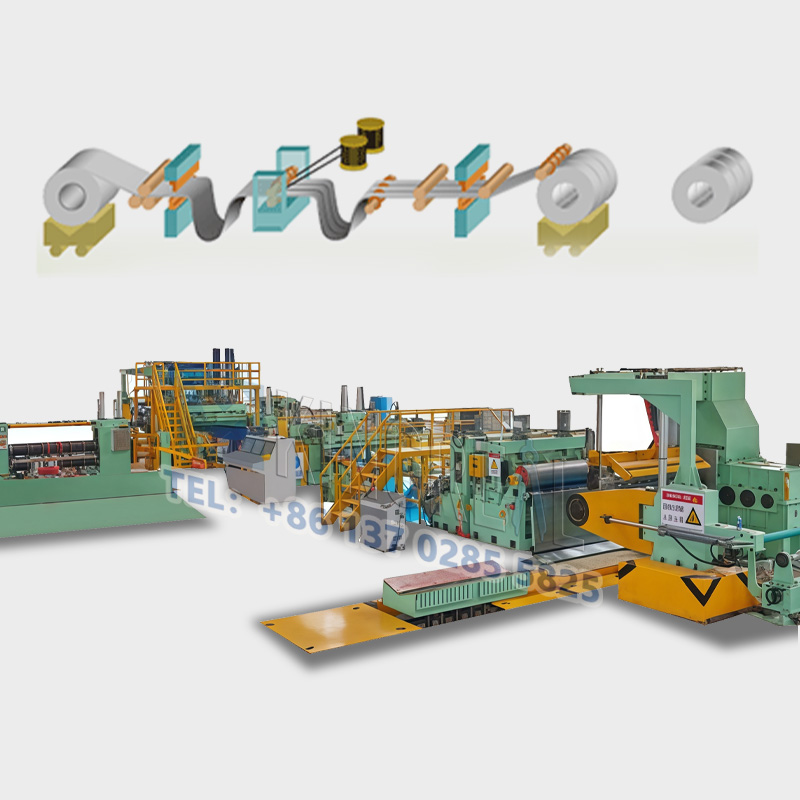

Арбаны тиеу орамы -- Декойлаторды гидравликалық тік орталықтандыру -- Гидравликалық бұрауыш -- Шымшу және рычаг -- Пластинка басы қайшылар -- Ілмектік көпір -- Кесетін машина -- Керу станциясы -- Бөлу -- Орау машинасы
Құрылымы және қолданылуы: Болат орамды сақтау үстелінен орағыш катушкасына тасымалдайтын орағышты беру үшін қолданылады, арба гидравликалық қозғалтқышпен басқарылады, ал көтеру гидравликалық цилиндр арқылы басқарылады.
Көтеру механизмі: гидравликалық цилиндр және жылжымалы төрт бағыттаушы колонна құрылымы, цилиндрмен қамтамасыз етілген көтеру күші, болат катушкасының жоғары және төмен функциясына қол жеткізу үшін V типті тірек үстелінің көтерілуіне ықпал ететін цилиндр.
Қозғалыс механизмі: гидравликалық қозғалтқыш және параллель бағыттаушы рельс құрылымы, жылжымалы қуат гидравликалық қозғалтқышпен қамтамасыз етіледі, осылайша арба ашатын шпиндельдің осьтік бағыты бойынша көлденең қозғалады. Рельстің әр ұшында арбаның рельстен шығып кетуіне жол бермеу үшін шекті блок бар.
A. Функция:
Болат катушкаларды тасымалдау, катушкалардың ішкі диаметрін кеңейту және қатайту, орамдарды босату және босату немесе қайта өңдеу.
Орамдық пластинаны қолдайтын және болат жолақтың керілуін қамтамасыз ете отырып, ол жақтаудан, шпиндельден, кеңейту және қысқарту катушкасынан, босату және престеу құрылғысынан, көмекші тіректен, тежеу құрылғысынан және қуат бөлігінен тұрады.
B. Құрылыс
а) Негізгі жақтау: болаттан жасалған, А3 болат пластина, №45 болаттан жасалған соғу подшипниктің орны дәнекерлеуден кейін, күйдіру арқылы сапалы өңдеу деформацияланбайды;
б) Шпиндель: диаметрі 85 мм саңылаулары бар 40Cr дөңгелек болаттан бұрғыланған, шыңдалған, содан кейін жұмыс бетінің диаметрі 190 мм, жүк көтергіштігі 25 тонна жұқа өңделген.
в) орамды көтеру және кішірейту: сырғымалы түрдегі итеру-тартатын кеңейту катушкасының пішінін пайдалану; төрт иілген табақ (№ 45 болат), сым кесетін сырғытпа жұптары, кеңейту диаметрі: Ф470мм-520мм (плюс Ф610мм жету үшін резеңке төлке); барабанның тиімді жұмыс ұзындығы 1650мм, концентристік кезде катушка жоғары және төмен қамтамасыз ету үшін жалпы оправка.
Құрылымдар |
Болат пластина дәнекерленген негіз, қуат беріліс қорабы, тақта және жақтау |
Шамалар |
1 Жиын |
Кесу жылдамдығы |
200М/мин |
Кескіш білігінің диаметрі |
Φ220мм×1900мм |
Материал |
42CrMo |
Пышақ өлшемі |
Φ350мм×Φ220мм×10мм |
Негізгі қозғалтқыш қуаты |
AC110Kw |
◆ Өндірістік тәжірибе
Өндіріс және сату бойынша 20 жылдан астам тәжірибесі бар KINGREAL - кесу машиналарына маманданған тәжірибелі өндіруші. Компания өз машиналарын Вьетнам, Түркия, Ресей, Үндістан және Біріккен Араб Әмірліктерін қоса алғанда, дүние жүзіндегі елдерге сәтті жеткізіп отыр. клиенттер тарапынан кеңінен мойындалған.
◆ Сарапшы топ күші
KINGREAL компаниясының өзінің ішкі техникалық, сату және өндірістік топтары бар. Біз сату мен өндіруден бастап жөнелтуге дейінгі процестің әрбір қадамын кәсіби түрде басқара аламыз.
◆ Сатып алғаннан кейінгі көмек ұсынылады
KINGREAL құрылғының дұрыс орнатылуы мен жұмыс істеуіне кепілдік беру үшін онлайн және желіден тыс сатудан кейінгі орнату қызметтерін ұсынады.
Онлайн ресурстарға бейне оқулықтар және жан-жақты онлайн инженерлік нұсқаулар кіреді; желіден тыс ресурстар KINGREAL компаниясының инженерлерді тұтынушының жергілікті зауытына орнату бойынша нұсқаулықты қамтамасыз ету үшін жіберуді қамтиды.
