1300мм қос кескіш басы катушкаларды кесу машинасы KINGREAL ең ерекше өнімдерінің бірі болып табылады. Қос кескіш басының дизайны 220М/мин жоғары жылдамдықтағы өндіріс тиімділігіне қол жеткізу үшін 0,3-3MM катушкаларға жарамды. Қазіргі уақытта Түркия, Ресей, Сауд Арабиясы және басқа елдерге сатылуда.
KINGREAL 1300MM қос кескіш басы катушкаларды кесу машинасы алюминийді, мырышталған болатты, ыстық илектерді, суық илектерді және басқа да көптеген қарапайым металл катушкаларды кесу жылдамдығын, саны мен сапасын қоса алғанда, тұтынушылардың әртүрлі кесу талаптарын қанағаттандыру үшін дәл кесуге арналған.
Қос пышақ орнының дизайны бір өндірістік желіде әртүрлі өлшемдегі катушкаларды кесуді жүзеге асыруға қабілетті, бұл пышақ орынды ауыстыру арқылы өндіріс тиімділігін айтарлықтай арттырады және көптеген тұтынушылардың ықыласына ие болды.
Қос пышақ орындық конструкциясынан басқа, KINGREAL болат парақты кесу машинасы тапсырыс берушінің өндірістік талаптарына сәйкес машинаның қақпағын қорғауға, кесу процесінде өндіріс қауіпсіздігін жақсартуға арналған. Қазір ол Сауд Арабиясының тұтынушы зауытында сәтті жұмыс істейді.
1. Ұзындыққа кесілген жоғары жылдамдықты катушкалар
2. Тар жолақты болатты кесетін станок
3. Металл қаңылтырын тесетін станок
4. Бұрғыш түзеткіш фидер желісі
Орамды тиеу -- Гидравликалық ағытқыш -- Дәлдігі жоғары түзеткіш -- Контурлы көпір -- Кесу машинасы -- Қалдық жиектерді домалату -- Ілмек көпірі -- Кернеу -- Орау машинасы
|
Жоқ |
Құрамдас |
Саны |
|
1 |
Арба жүктелуде |
1 Жиын |
|
2 |
Гидравликалық консольдық ағытқыш |
1 Жиын |
|
3 |
Бес роликті түзеткіш |
1 Жиын |
|
4 |
Цикл көпірі |
2 Set |
|
5 |
Кесетін машина |
2 Set |
|
6 |
Қалдықтарды қайта орау |
1 Жиын |
|
7 |
Гидравликалық орау |
1жиын |
|
8 |
Гидравликалық жүйе |
1 Жиын |
|
9 |
Электрондық басқару жүйесі |
1 Жиын |
|
10 |
Реттелетін бөлшектерді қорғау қалқаны |
1 Жиын |
|
Шикізат параметрлері |
|
|
Орам материалы |
Алюминий, болат, мырышталған болат және т.б |
|
Орамның қалыңдығы |
0,3-3 мм |
|
Катушка ені |
500-12500мм |
|
Орамдық Wight |
15 тонна |
|
Дайын өнім параметрлері |
|
|
Енге төзімділік |
≤±0,05мм |
|
Кесудің түзулігі |
≤1мм/2000мм |
|
Қалдықтарды кесу |
≥2мм |
|
Кесу машинасының параметрлері |
|
|
Жұмыс жылдамдығы |
100-180М/мин |
|
Қуат көзі |
380В/50Гц |
|
Орнатылған қуат |
шамамен 280 кВт |

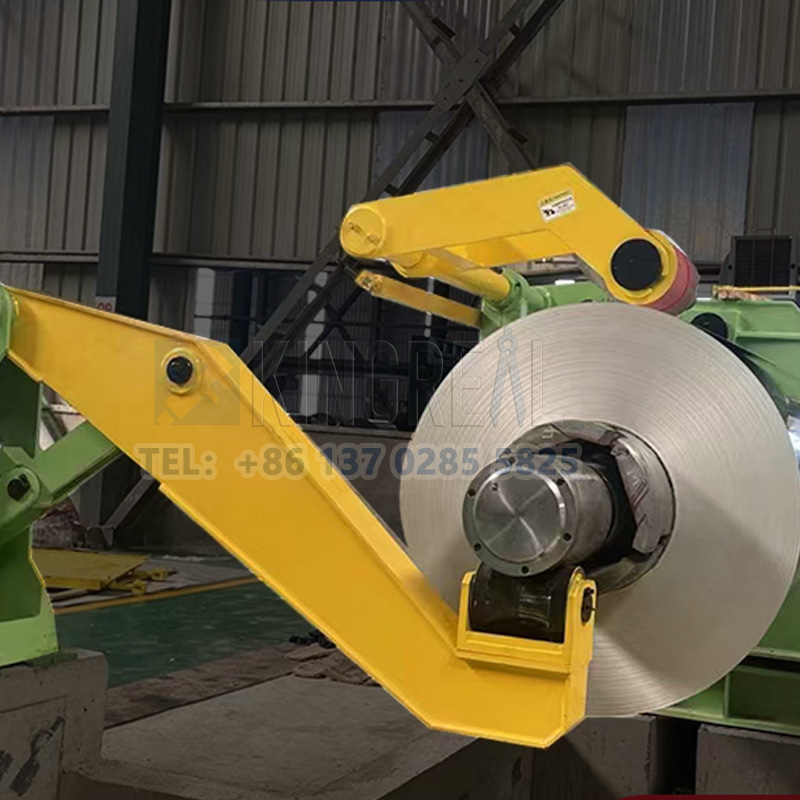

① Гидравликалы консольді ағытқыш
Гидравликалық консольді ағытқыштың негізгі функциясы - процестің келесі қадамына баяу шешілетін етіп торды тасымалдау және айналдыру. Бұрыштың бұл түрі әдетте катушкадан, стендтен, жетекті пойыздан және т.б. тұрады және бір подшипникті консольдық типте болады. Орам әдетте тіреуіш білігінен, сына сырғымасынан және сына сырғытпасына салынған садақ пластинасынан тұрады, ол әр түрлі өлшемді орамдарды орналастыру үшін көлбеу сынаның әсерінен катушканы кеңейтеді және жиырылады.
Гидравликалық консольді ағытқыш жоғары жылдамдықты металды кесу машинасының жабдықтарында ерекше маңызды, өйткені оны жетек жүйесінің астындағы жоғарғы ағыту үшін жолақты кейінгі кернеу астында ұстау үшін катушканың айналуына қол жеткізу үшін моторлануға болады.

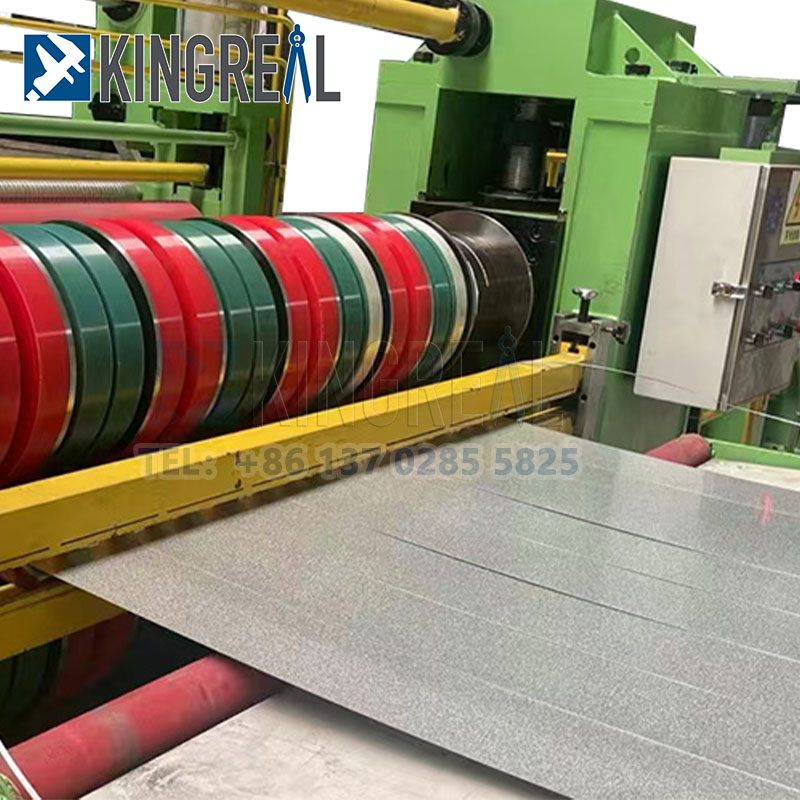

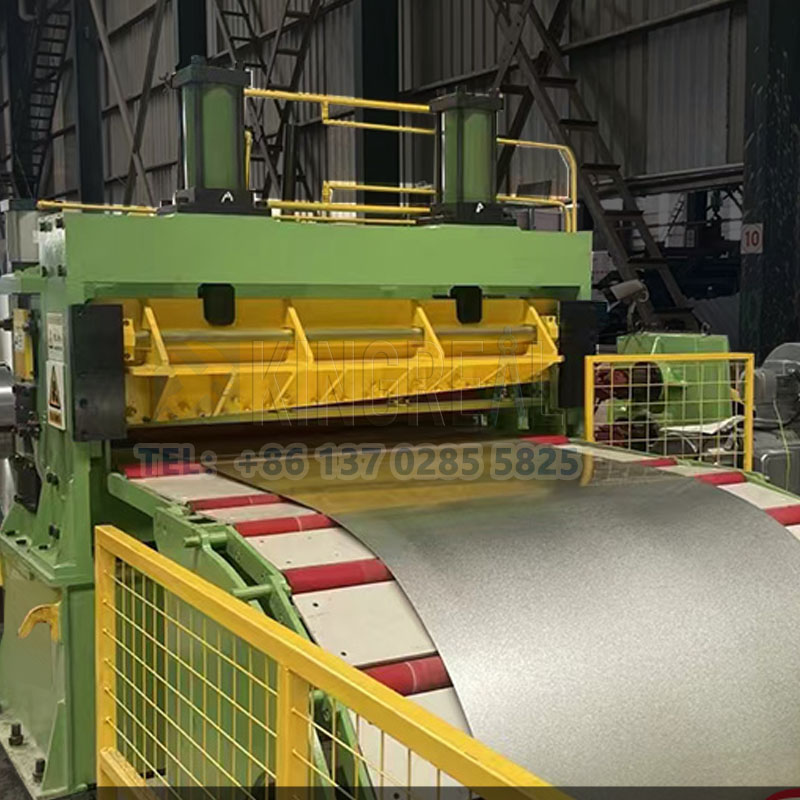

① Қос кескіш басын кесетін машина
а. Негізгі корпустың жақтауы: қима болат, болат пластина, бір-бірімен дәнекерленген, кернеуді жою үшін күйдірілген, содан кейін анықтамалық бетті өңдейді.
б. Роликтердің басу жұбы: жоғарғы роликті цилиндрді көтеру қысымының материалымен синхрондауға болады, пластинаның пышақ білігіне тұрақтылығын, жоғарғы роликтің бу қозғалысын қамтамасыз ету.
в. Пышақ білігінің материалы: 42CrMo, спецификациясы 200мм×1300мм, шілтерлі ойықпен, өрескел өңдеу, шынықтыру өңдеу, орташа жиілікті өңдеу, тегістеу, қатты хромдау, қайта тегістеу және басқа 8 процесс;
① Қорғаныс қалқаны:
Металл кескіш станоктағы қорғаныс машинасының қақпағы келесі рөлдер мен сипаттамаларға ие:
Жабдықты қорғау: машинаның қорғаныс қақпағы машинаның қызмет ету мерзімін ұзарту үшін машинаны қоршаған ортамен тікелей жанасудан оқшаулай алады, шаңның, су дақтарының, майдың, талшықтардың және басқа ластаушы заттардың машинаның ішкі бөлігіне енуіне жол бермейді.
Жұмыс қауіпсіздігі: машинаның қорғаныс қақпағы оператордың және оның айналасындағы персоналдың қауіпсіздігін қамтамасыз етеді, персоналдың жоғары жылдамдықты қозғалатын бөлшектермен, электр зарядталған өткізгіштермен немесе басқа қауіпті бөліктермен тікелей байланысын болдырмайды және жазатайым оқиғаларды болдырмайды.
▶ 1. Орамдарды өңдеуге арналған жабдықтың толық шешімдері;
▶ 2. Кәсіби техникалық топ
-Сату алдындағы дизайн бағдарламасы; -Сату кезіндегі кәсіби өндіріс; - Сатудан кейінгі орнату қызметі;
▶ 3. Көп жоба жағдайлары
Біз кесетін станоктарымызды Түркияға, Сауд Арабиясына, Үндістанға және Ресейге сәтті саттық.
